Motherboard Industriali Desktop – ATX

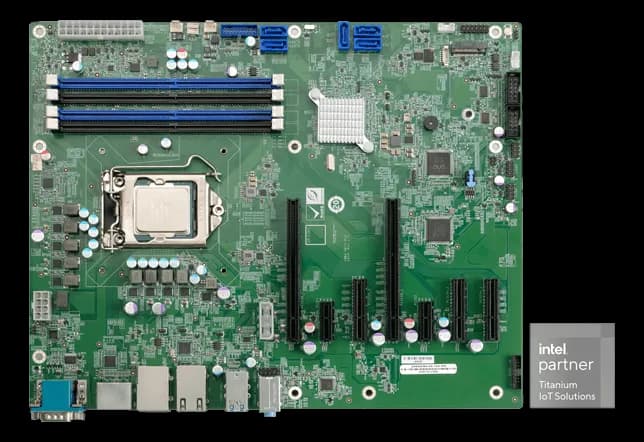

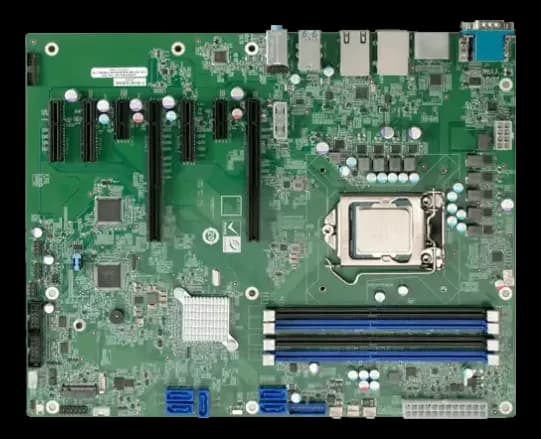

IMBA-Q471Motherboard ATX industriale LGA1200 con tripla LAN 2.5GbE
- Produttore
- Configurazioni
- 1 configurazioni disponibili
La scheda copre processori Intel Core i9/i7/i5/i3, Pentium e Celeron di 10ª e 11ª generazione; la memoria lavora su quattro DIMM dual-channel a 2933 MHz.
La sezione video gestisce tre display indipendenti su VGA, DisplayPort e HDMI; lo storage offre cinque porte SATA 6Gb/s con RAID 0/1/5/10 e uno slot M.2 M key. L'espansione comprende due slot PCIe x16 con segnale x8, tre PCIe x4 open-end e due PCIe x1.
Formato di 244 × 305 mm, temperatura operativa da -10 a 60 °C e conformità CE e FCC completano la scheda tecnica.
In sintesi
- Watchdog software programmabile
- DIO a 12 bit
- Audio HD 7.1 canali
- Rilevamento apertura chassis
Specifiche tecniche
| Socket CPU | LGA1200 |
|---|---|
| Chipset | Q470Q470E |
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9 |
| TPM | PTT / fTPM (firmware)TPM 2.0 |
| BIOS | AMI UEFI BIOS |
| Generazione CPU | 10ª gen (Comet Lake)11ª gen (Tiger Lake) |
| Processore | 10 th / 11 th Generation LGA1200 Intel® Core™ i9/i7/i5/i3, Celeron® and Pentium® processors |
| Watchdog | Sì(sec · 1-255) |
| Frequenza CPU | 2.8 GHz |
| Grafica | Intel® UHD Graphics 630 |
| Tipo RAM | DDR4 |
|---|---|
| RAM massima espandibile | 128 GB |
| Memoria RAM | DDR4-2933 |
| Storage | 5 x SATA : 6Gb/s (RAID 0/1/5/10 supported) |
|---|
| Uscite video | 1 x Display Port : up to 4096 x 2304 @ 60 Hz1 x HDMI™ : up to 4096 x 2304 @ 30 Hz |
|---|
| Porte USB | 2 x External USB 2.0 : Type-A2 x External USB 3.2 Gen1x1 : 5Gb/s (Type-A)2 x External USB 3.2 Gen2x1 : 10Gb/s (Type-A)2 x Internal USB 3.2 Gen1x1 : 2x10 pin, p=2.02 x USB 3.2 Gen 1 (5Gb/s) (Type-A)2 x USB 3.2 Gen 2 (10Gb/s) (Type-A)2 x USB 3.2 Gen1 (2x10 pin, P=2.0)6 x Internal USB 2.0 : 2x4 pin, p=2.54 |
|---|---|
| Audio | 1 x Line in1 x Line out(2x7 pin, Power LED, HDD LED, Speaker, Power Button, Reset Button)1 x Front(mic-in)1 x Mic(mic-in)Audio : 2x5 pin, p=2.54(mic-in) |
| I/O digitale | 1 x DIO : 12-bit digital I/O (2x7 pin, p=2.0)(bidir) |
| Porte Ethernet | 2 x USB 3.2 Gen 2 (10Gb/s) (Type-A) |
| Interfacce seriali | 1 x External RS-232 : DB-91 x Internal RS-422/485 : 1x4 pin, p=2.0 |
| Altri I/O | 1 x SMBus (1x4 pin) |
| Formato modulo | ATX |
|---|
| Espansione | M.2 M key 2240/2280 ( PCIe x2 &SATA signal)3 x PCIe Gen3 x4 open-end 2 x PCIe Gen3 x1 M.2 M key 2240/2280 ( PCIe x2 &SATA signal)2 x PCIe Gen3 x1(PCIe-x1)2 x PCIe Gen3 x16 (x8 signal)(PCIe-x16)3 x PCIe Gen3 x4 open-end(PCIe-x4) |
|---|
| Peso | 1.2 kg(net) |
|---|---|
| Dimensioni | 244 × 305 mm |
| Temperatura di storage | -30–70 °C |
|---|---|
| Temperatura operativa | -10–60 °C |
| Certificazioni | CEFCC |
|---|
| Porte Ethernet | 2.5 GbE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Sistemi compatibili
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| IMBA-Q471-R11 |
