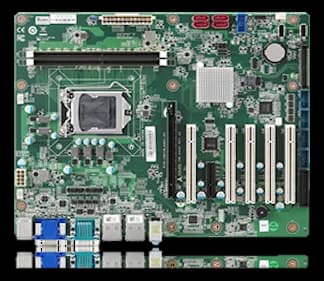

IMB-M43HMotherboard ATX industriale con chipset Intel H110 e socket LGA1151
- Produttore

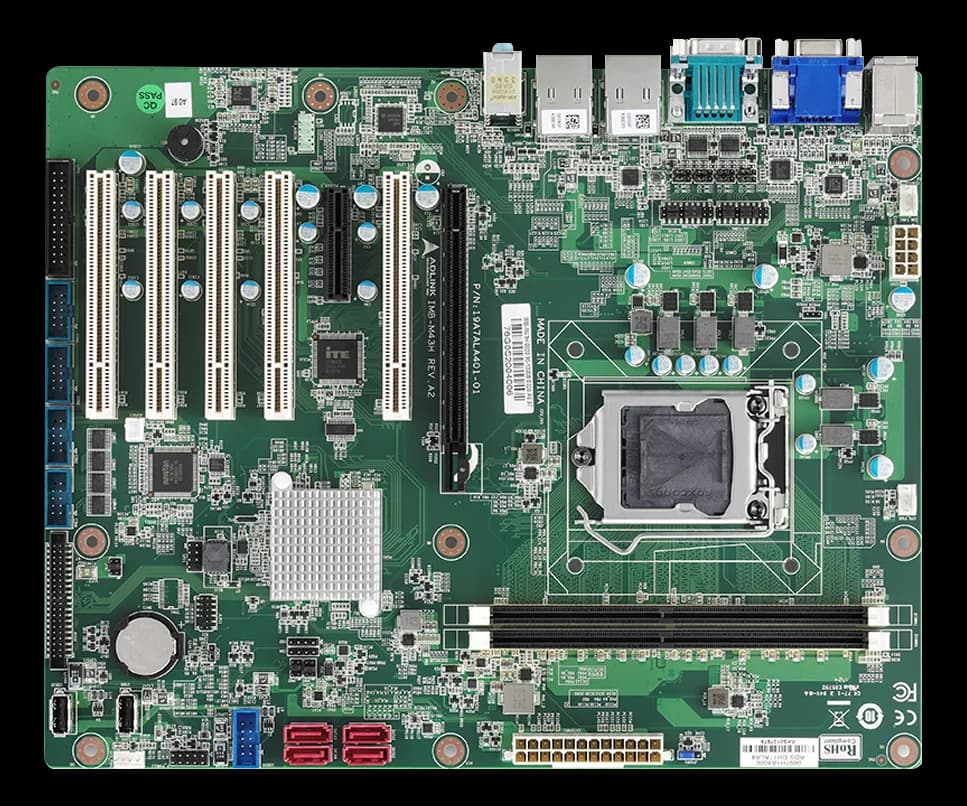

IMB-M43H è una motherboard ATX industriale: accetta processori Intel Core i9/i7/i5/i3, Pentium e Celeron di 6ª generazione (Skylake) e 7ª generazione (Kaby Lake), con TDP fino a 65 W. La memoria DDR4 arriva a 32 GB.
L'espansione offre slot PCIe x16, PCIe x4 e PCI. Le uscite video comprendono VGA e HDMI. Lo storage copre SATA. L'esercizio è dichiarato fra 0 e 60 °C.
In sintesi
- Socket CPU: LGA1151
- Classe CPU: Intel Core i3/i5/i7/i9
- Generazione CPU: 7ª gen (Kaby Lake)
- Processore: Intel® Core™ i7-6700, 3.4 GHz, 8M Cache, 14nm, 65W TDP, LGA1151 (4C/8T) Intel® Core™ i7-6700TE, 2.4 GHz 8M Cache, 14nm, 35W TDP, LGA1151 (4C/8T) Intel® Core™ i5-6500, 3.2 GHz, 6M Cache, 14nm, 65W TDP, LGA1151 (4C/4T) Intel® Core™ i5-6500TE, 2.3 GHz, 6M Cache, 14nm, 35W TDP, LGA1151 (4C/4T) Intel® Core™ i3-6100, 3.7 GHz, 3M Cache, 14nm, 51W TDP, LGA1151 (2C/4T) Intel® Core™ i3-6100TE, 2.7 GHz, 4M Cache, 14nm, 35W TDP, LGA1151 (2C/4T) Intel® Pentium® G4400, 3.3GHz, 3M Cache, 14nm, 54W TDP, LGA1151 (2C/2T) Intel® Pentium® G4400TE, 2.4GHz, 3M Cache, 14nm, 35W TDP, LGA1151 (2C/2T) Intel® Celeron® G3900, 2.8GHz, 2M Cache, 14nm, 51W TDP, LGA1151 (2C/2T) Intel® Celeron® G3900TE, 2.3GHz, 2M Cache, 14nm, 35W TDP, LGA1151 (2C/2T) Intel® Core™ i7-7700, 3.6GHz, 8M Cache, 14nm, 65W TDP, LGA1151 (4C/8T) Intel® Core™ i7-7700T, 2.9GHz 8M Cache, 14nm, 35W TDP, LGA1151 (4C/8T) Intel® Core™ i5-7500, 3.4GHz, 6M Cache, 14nm, 65W TDP, LGA1151 (4C/4T) Intel® Core™ i5-7500T, 2.7GHz, 6M Cache, 14nm, 35W TDP, LGA1151 (4C/4T) Intel® Core™ i3-7101E, 3.9GHz, 3M Cache, 14nm, 54W TDP, LGA1151 (2C/4T) Intel® Core™ i3-7101TE, 3.4GHz, 3M Cache, 14nm, 35W TDP, LGA1151 (2C/4T)
- Watchdog: sì
Specifiche tecniche
| Socket CPU | LGA1151 |
|---|---|
| Chipset | H110 |
| Classe CPU | Intel Core i3/i5/i7/i9Intel Celeron/Pentium |
| BIOS | AMI® UEFI BIOS, 128 Mb SPI Flash Memory |
| Generazione CPU | 7ª gen (Kaby Lake)6ª gen (Skylake) |
| Processore | Intel® Core™ i7-6700, 3.4 GHz, 8M Cache, 14nm, 65W TDP, LGA1151 (4C/8T) Intel® Core™ i7-6700TE, 2.4 GHz 8M Cache, 14nm, 35W TDP, LGA1151 (4C/8T) Intel® Core™ i5-6500, 3.2 GHz, 6M Cache, 14nm, 65W TDP, LGA1151 (4C/4T) Intel® Core™ i5-6500TE, 2.3 GHz, 6M Cache, 14nm, 35W TDP, LGA1151 (4C/4T) Intel® Core™ i3-6100, 3.7 GHz, 3M Cache, 14nm, 51W TDP, LGA1151 (2C/4T) Intel® Core™ i3-6100TE, 2.7 GHz, 4M Cache, 14nm, 35W TDP, LGA1151 (2C/4T) Intel® Pentium® G4400, 3.3GHz, 3M Cache, 14nm, 54W TDP, LGA1151 (2C/2T) Intel® Pentium® G4400TE, 2.4GHz, 3M Cache, 14nm, 35W TDP, LGA1151 (2C/2T) Intel® Celeron® G3900, 2.8GHz, 2M Cache, 14nm, 51W TDP, LGA1151 (2C/2T) Intel® Celeron® G3900TE, 2.3GHz, 2M Cache, 14nm, 35W TDP, LGA1151 (2C/2T) Intel® Core™ i7-7700, 3.6GHz, 8M Cache, 14nm, 65W TDP, LGA1151 (4C/8T) Intel® Core™ i7-7700T, 2.9GHz 8M Cache, 14nm, 35W TDP, LGA1151 (4C/8T) Intel® Core™ i5-7500, 3.4GHz, 6M Cache, 14nm, 65W TDP, LGA1151 (4C/4T) Intel® Core™ i5-7500T, 2.7GHz, 6M Cache, 14nm, 35W TDP, LGA1151 (4C/4T) Intel® Core™ i3-7101E, 3.9GHz, 3M Cache, 14nm, 54W TDP, LGA1151 (2C/4T) Intel® Core™ i3-7101TE, 3.4GHz, 3M Cache, 14nm, 35W TDP, LGA1151 (2C/4T) |
| Watchdog | sì |
| TDP CPU | 65–65 W |
| Core CPU | 2–4 |
| Thread CPU | 2–700 |
| Grafica | Integrated Intel® HD Graphics series (based on CPU) |
| Tipo RAM | DDR4 |
|---|---|
| RAM massima espandibile | 32–32 GB |
| Memoria RAM | Two 288 PIN DDR4 Sockets (vertical type) · Dual channel DDR4 2133/2400 MHz, up to 32 GB |
| Storage | 4x SATA 6.0 Gb/s connectors |
|---|
| Uscite video | 1x VGA connector (rear), resolution up to 1920 x 1200 @ 60 Hz · 1x HDMI connector (rear) resolution up to 4096 x 2160 @ 24 Hz |
|---|
| Porte USB | 4x USB 3.0 connectors (rear) 2x USB 2.0 connectors (rear) 2x USB 2.0 pin headers 2x USB 2.0 (vertical type A connector) · KB/MS Combo, VGA, COM, Line Out, Line In, HDMI, COM, Mic In, USB 2.0, LAN + USB 3.0 |
|---|---|
| Audio | Realtek® ALC888S · 1x Mic-in, 1x Line-out and 1x Line-in connector (rear) |
| I/O digitale | 2x 20-pin/2.0mm GPIO pin header: 16 in and 16 out, one ground pin and one power pin (5V/12V/no power, jumper selected) |
| Porte Ethernet | LAN1: Intel® I219-LM with 10/100/1000 Mbps via RJ-45 connector (rear) LAN2: Intel® I225-V with 10/100/1000 Mbps via RJ-45 connector (rear) (Microsoft doesn't released WIN 7 driver. I225 supports WIN 10 only) · LAN1 and LAN2 support |
| Interfacce seriali | 2x RS-232/422/485 with auto flow control connector (rear) 4x RS-232 pin headers |
| Altri I/O | 1x LPT pin header · 1x PS/2 keyboard & Mouse connector (rear) |
| Formato modulo | ATX |
|---|
| Espansione | 1xPCIe x16 Gen3 1xPCIe x4 Gen2 5x PCI 2.2 |
|---|
| Dimensioni | 305 × 244 |
|---|---|
| Altre caratteristiche | CPU voltage +3.3 V voltage +5 V voltage +12 V voltage CPU temperature System temperature CPU fan speed System fan speed |
| Temperatura di storage | -40–85 °C |
|---|---|
| Temperatura operativa | 0~60 |
| Certificazioni | FCCCE |
|---|
| Sistemi operativi | LinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
