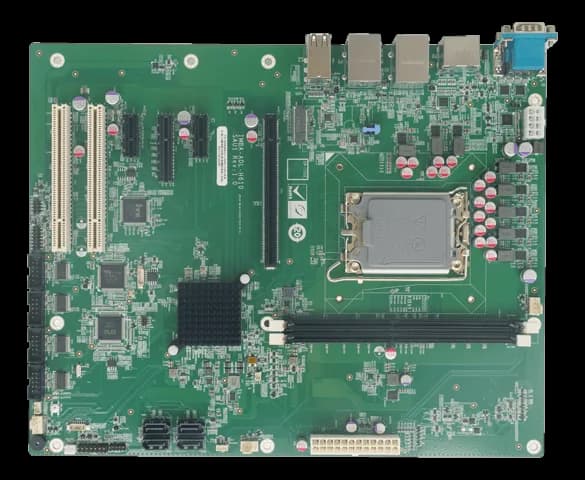

IMBA-ADL-H610Motherboard ATX industriale con socket LGA1700 e chipset Intel H610
- Produttore
- Configurazioni
- 1 configurazioni disponibili
La scheda accetta processori Intel Core i9/i7/i5/i3, Pentium e Celeron di 12ª, 13ª e 14ª generazione con TDP fino a 65 W; la memoria lavora su due DIMM dual-channel a 3200 MHz.
La sezione video gestisce tre display indipendenti tramite DisplayPort, HDMI e connettore iDPM per moduli eDP/LVDS/VGA; la rete abbina una porta con controller Intel I219LM a una porta 2.5GbE. Completano la dotazione quattro porte SATA, interfacce seriali RS-232/422/485, uno slot PCIe x16 Gen4 e ulteriori slot PCIe.
La scheda misura 244 × 305 mm, opera da -10 a 60 °C ed è conforme CE e FCC.
In sintesi
- Watchdog programmabile via software
- Intel PTT come TPM firmware
- DIO a 12 bit
- Due slot PCI su scheda
Specifiche tecniche
| Socket CPU | LGA1700 |
|---|---|
| Chipset | H610EH610 |
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9 |
| TPM | PTT / fTPM (firmware) |
| BIOS | AMI UEFI BIOS |
| Generazione CPU | 14ª gen (Raptor Lake-R)12ª gen (Alder Lake)13ª gen (Raptor Lake) |
| Processore | LGA1700 socket supports 12th/13th/14th generation Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® Processor (up to 65W TDP CPU) |
| Watchdog | Sì(sec · 1-255) |
| TDP CPU | 65 W |
| Grafica | Intel® UHD Graphics |
| Tipo RAM | DDR4 |
|---|---|
| RAM massima espandibile | 64 GB |
| Memoria RAM | Two 288-pin Dual-Channel DDR4 (up to 3200 MHz) SDRAM Unbuffered DIMMs supported up to 64GB |
| Storage | 4 x SATA |
|---|
| Uscite video | 1 x Display Port : up to 4096 x 2304 @60Hz1 x iDPM : support iEi eDP/ LVDS/ VGA module |
|---|
| Porte USB | 2 x USB 3.2 Gen2 x1 (Type-A) (10Gb/s)2 x Internal USB 2.0 : 2:x4 pin, P=2.542 x USB 3.2 Gen1 x1 (Type-A) (5Gb/s)4 x USB 2.0 (Type-A)2 x External USB 3.2 Gen1x1: 5Gb/s (Type A)2 x External USB 3.2 Gen2x1: 10Gb/s (Type A) |
|---|---|
| I/O digitale | 1 x 12bit-DIO (2x7 pin)(bidir) |
| Porte Ethernet | 2 x LAN - LAN1: Intel® I219 LM controller LAN2: Intel® I225V/I226V 2.5GbE controller |
| Interfacce seriali | 4 x Internal RS-232 : 2x5 pin, P=2.542 x External RS-232/422/485 : RS-485 support AFC |
| Altri I/O | 1 x SMBus (1x4 pin) |
| Formato modulo | ATX |
|---|
| Espansione | 1 x PCIe x16 : Gen4 slot with x16 Signal1 x PCIe x4 : Gen3 open-end1 x PCIe x16 : Gen4 slot with x16 Signal (**Intel® recommends that Alder Lake-S CPU PCIe ports are only used for discrete graphics and stora(storage)1 x PCIe Gen4 x16(PCIe-x16) |
|---|
| Peso | 0.7 kg0.9 kg(net) |
|---|---|
| Dimensioni | 244 × 305 mm |
| Temperatura di storage | -30–70 °C |
|---|---|
| Temperatura operativa | -10–60 °C |
| Certificazioni | FCCCE |
|---|
| Porte Ethernet | 1 GbE2.5 GbE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Sistemi compatibili
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| IMBA-ADL-H610-R11 |
