Motherboard Industriali Desktop – ATX

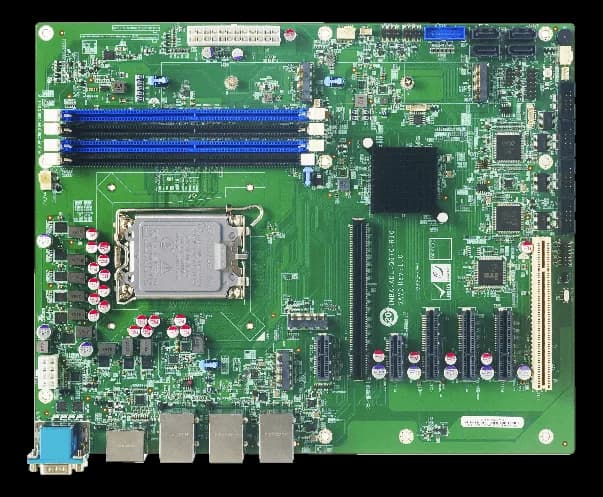

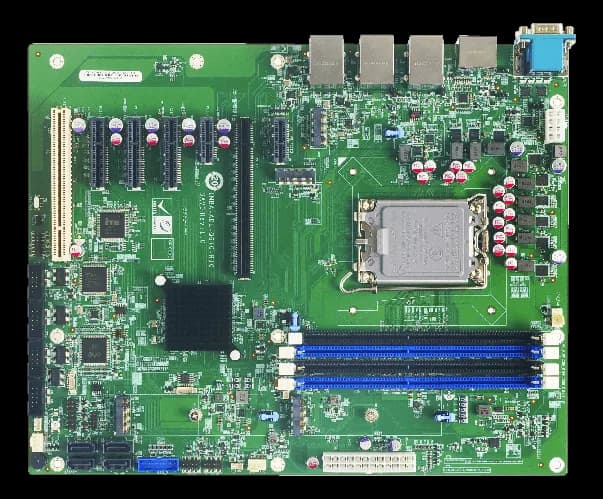

IMBA-ADL-Q670Motherboard ATX industriale con socket LGA1700 e chipset Intel Q670
- Produttore
- Configurazioni
- 1 configurazioni disponibili
La scheda accetta processori Intel Core i9/i7/i5/i3, Pentium e Celeron di 12ª, 13ª e 14ª generazione con TDP fino a 125 W; la memoria lavora su quattro DIMM dual-channel a 3200 MHz e la grafica integrata è Intel UHD Graphics.
La sezione video gestisce tre display indipendenti su DisplayPort 1.4a, HDMI e connettore iDPM; la rete offre due porte 2.5GbE Intel. Lo storage comprende quattro SATA con RAID 0/1/5/10 e due slot M.2 M key con supporto NVMe; l'espansione include uno slot PCIe x16 Gen4, tre PCIe x4 open-end e uno slot PCI.
Il circuito stampato misura 244 × 305 mm; l'intervallo operativo dichiarato è -10~60 °C, con conformità CE e FCC.
In sintesi
- Slot IPMI con RJ45 dedicato
- Watchdog programmabile via software
- Rilevamento apertura chassis
- Intel PTT come TPM firmware
Specifiche tecniche
| Socket CPU | LGA1700 |
|---|---|
| Chipset | Q670Q670E |
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9 |
| TPM | PTT / fTPM (firmware) |
| BIOS | AMI UEFI BIOS |
| Generazione CPU | 12ª gen (Alder Lake)13ª gen (Raptor Lake)14ª gen (Raptor Lake-R) |
| Processore | LGA1700 socket supports 12th/13th/14th generation Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® Processor (up to 125W TDP CPU) |
| Watchdog | Sì(sec · 1-255) |
| TDP CPU | 125 W |
| Grafica | Intel® UHD Graphics |
| Tipo RAM | DDR4 |
|---|---|
| RAM massima espandibile | 128 GB |
| Memoria RAM | Four 288-pin3200 MHz Dual-Channel DDR4 SDRAM Unbuffered DIMMs supported up to 128GB |
| Storage | 4 x SATA : RAID 0/1/5/10 supported |
|---|
| Uscite video | 1 x iDPM : support iEi eDP/ LVDS/ VGA module1 x Display Port : up to 4096 x 2304 @60Hz1 x DP 1.4a (up to 4096 x 2304 @60Hz)(DisplayPort) |
|---|
| Porte USB | 4 x USB 3.2 Gen2 (Type-A) (10Gb/s)2 x USB 3.2 Gen1 (2 x 10pin P=2.00 pin wafer ) (5Gb/s)2 x Internal USB 3.2 Gen1x1 : 2 x 10 pin, P=2.00 pin wafer (5Gb/s)4 x Internal USB 2.0 : 2 x 4 pin, P=2.544 x External USB 3.2 Gen2x1 : 10Gb/s (Type A)2 x External USB 3.2 Gen1x1 : 5Gb/s (Type A)4 x USB 2.0 (2x4 pin, P=2.54)2 x USB 3.2 Gen1 (Type-A) (5Gb/s) |
|---|---|
| Audio | 1 x Front Panel (2x7 pin, Power LED, HDD LED, Speaker, Power Button, Reset Button) |
| I/O digitale | 1 x 12-bit digital I/O (2x7 pin)(bidir) |
| Porte Ethernet | 2 x LAN -LAN1: Intel® I226LM 2.5GbE controllerLAN2: Intel® I226V 2.5GbE controller (CO-LAY I226LM support vPro) |
| Interfacce seriali | 2 x External RS-232/422/485 : RS-485 support AFC4 x Internal RS-232 : 2 x 5 pin, P=2.54 |
| Altri I/O | 1 x SMBus (1x4 pin) |
| Formato modulo | ATX |
|---|
| Espansione | 1 x M.2 M key 2242/80 (PCIe Gen3 x4)2 x PCIe x1 (Gen3)1 x PCIe x16 (Gen4 slot with x16 Signal)1 x PCI Slot1 x M.2 M key 2242/80 (PCIe Gen3 x2) |
|---|
| Peso | 0.7 kg1.2 kg(net) |
|---|---|
| Dimensioni | 244 × 305 mm |
| Temperatura di storage | -30–70 °C |
|---|---|
| Temperatura operativa | -10–60 °C |
| Certificazioni | CEFCC |
|---|
| Porte Ethernet | 2.5 GbE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Sistemi compatibili
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| IMBA-ADL-Q670-R11 |
