Motherboard Industriali Desktop – ATX

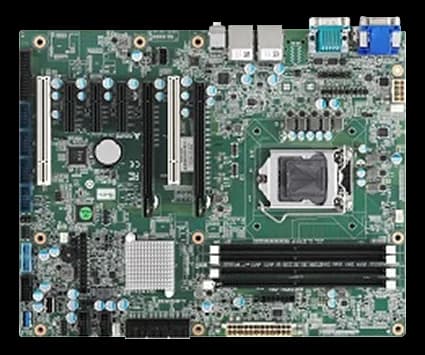

IMB-M45Scheda madre industriale ADLINK in formato ATX
- Produttore
IMB-M45 è una scheda madre industriale in formato ATX. Il formato ATX è quello dei telai e degli alimentatori più diffusi: la scheda entra nei cabinet già in uso, mantiene la disposizione consueta dei fori di fissaggio e del pannello I/O e non obbliga a rifare la meccanica del sistema.
Rispetto a una scheda per ufficio, una motherboard industriale è pensata per il servizio continuo e per l'integrazione: processore, memoria e dissipatore si scelgono in fase di configurazione, in funzione del carico e della temperatura dell'armadio. Le caratteristiche elettriche e di I/O sono riportate nella scheda tecnica del prodotto.
In sintesi
- Formato ATX standard
- Scheda madre industriale ADLINK
- Integrazione in chassis ATX esistenti
Specifiche tecniche
| Socket CPU | LGA1151 |
|---|---|
| Chipset | C246 |
| Classe CPU | Intel Core i3/i5/i7/i9 |
| Generazione CPU | 9ª gen (Coffee Lake-R)8ª gen (Coffee Lake) |
| Processore | LGA 1151 socket supports 8th/9th Gen. Intel Core i9/i7/i5/i3 · CPU preferred: E-2278GE: 8C, 3.3GHz, 80W · E-2226GE: 6C, 3.4GHz, 80W · i7-9700E: 8C, 2.6GHz, 65W · i5-9500E: 6C, 3.0GHz, 65W · i3-9100E: 4C, 3.1GHz, 65W |
| TDP CPU | 65–80 W |
| Frequenza CPU | 2.6–3.4 GHz |
| Tipo RAM | DDR4 |
|---|---|
| RAM massima espandibile | 128 GB |
| Memoria RAM | 4x DIMM DDR4-2666 / 2400 MHz, max 128GB |
| Storage | 6x SATA3 (support RAID 0,1,5,10) |
|---|
| Uscite video | VGA, DP, HDMI |
|---|
| Porte USB | 4x USB 3.1 Gen2 connectors (rear) · 2x USB 3.1 Gen1 via header · 1x USB 3.1 Gen1 (vertical type A connector) · 6x USB 2.0 via header · 1x USB 2.0 (vertical type A connector) |
|---|---|
| Audio | Audio (connettore su I/O shield) |
| I/O digitale | DIO |
| Porte Ethernet | 2 x GbE |
| Interfacce seriali | 2 x RS-232/422/485 · 4 x RS-232 |
| Altri I/O | PS2 combo · LPT |
| Formato modulo | ATX |
|---|
| Espansione | 1x PCI-E x16 or 2x PCI-E x8 + 3x PCI-E x4 · 2x PCI |
|---|
| Dimensioni | 12″ × 9.6″ |
|---|
| Sistemi operativi | WindowsLinux |
|---|
| Porte Ethernet | 1 GbE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
