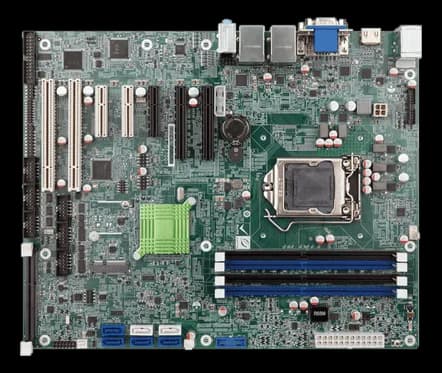

IMBA-Q170-i2Motherboard ATX industriale con chipset Intel Q170 e socket LGA1151
- Produttore
IMBA-Q170-i2 è una motherboard ATX industriale: accetta processori Intel Core i9/i7/i5/i3, Pentium e Celeron di 6ª generazione (Skylake) e 7ª generazione (Kaby Lake). La memoria DDR4 arriva a 64 GB.
L'espansione offre slot PCIe x8, PCIe x4 e PCI. Le uscite video comprendono VGA, HDMI, DisplayPort, DVI e LVDS. Lo storage copre SATA. L'esercizio è dichiarato fra -20 e 60 °C.
In sintesi
- Socket CPU: LGA1151
- Classe CPU: Intel Celeron/Pentium
- TPM: Header (predisposizione)
- Generazione CPU: 6ª gen (Skylake)
- Processore: LGA 1151 socket supports Intel® 6th/7th generation Core™ i7/i5/i3, Pentium® or Celeron® processor
Specifiche tecniche
| Socket CPU | LGA1151 |
|---|---|
| Chipset | Q170 |
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9 |
| TPM | Header (predisposizione) |
| BIOS | UEFI BIOS |
| Generazione CPU | 6ª gen (Skylake)7ª gen (Kaby Lake) |
| Processore | LGA 1151 socket supports Intel® 6th/7th generation Core™ i7/i5/i3, Pentium® or Celeron® processor |
| Watchdog | sì |
| Grafica | Intel® HD Graphics Gen 9 engine with 16 low-power execution units, supports DX11/12, OpenGL 4.3/4.4 and OpenCL2.x, ES 2.0 |
| Tipo RAM | DDR4 |
|---|---|
| RAM massima espandibile | 64–64 GB |
| Memoria RAM | Four 288-pin 2133 MHz dual-channel DDR4 SDRAM unbuffered DIMMs support up to 64 GB · 64GB |
| Storage | 6 x SATA :6Gb/s (RAID 0/1/5/10 supported) |
|---|
| Uscite video | Triple independent display / 1 x VGA (up to 1920x1200@60 Hz) / 1 x DVI-D (up to 1920x1200@60Hz) / 1 x HDMI 2.0 (up to 4096x2160@60Hz) / 1 x iDP interface for HDMI, LVDS, VGA, DVI, DP (up to 3840x2160@60Hz) |
|---|
| Porte USB | 2 x USB 2.0 · 4 x USB 3.2 Gen 1 (5Gb/s) · 2 x External USB 2.0 · 4 x External USB 3.2 Gen1x1 · 4 x Internal USB 2.0 :2x4 pin, P=2.0 · 2 x Internal USB 3.2 Gen1x1 :2x10 pin, p=2.0 |
|---|---|
| Audio | Realtek ALC888S HD Audio codec supports 7.1-channel / 3 x Audio jacks (line-out, line-in, mic-in) on rear IO / 1 x Front audio (2x5 pin) |
| I/O digitale | 8-bit digital I/O (2x5 pin) · 1 x DIO :8-bit digital I/O (2x5 pin) |
| Porte Ethernet | LAN1: Intel® I219LM with Intel® AMT 11.0 support / LAN2: Intel® I210AT PCIe controller with NCSI support · 2 x LAN LED (1x2 pin) |
| Interfacce seriali | 4 x Internal RS-232 :2x5 pin, P=2.54 · 2 x Internal RS-232/422/485 :2x5 pin, p=2.54 |
| Altri I/O | 1 x PS/2 :1x6 pin · 1 x LPT :2x13 pin, p=2.54 · 1 x SMBus (1x4 pin) · 1 x I²C (1x4 pin) · 1 x Front panel (2x7 pin, power LED, HDD LED, speaker, power button, reset button) · 1 x iRIS-2400 slot · 1 x CPU smart fan (1x4 pin) · 2 x System smart fan (1x3 pin) · 1 x Chassis intrusion (1x2 pin) |
| Formato modulo | ATX |
|---|
| Espansione | 1 x Full-size PCIe Mini card slot (support mSATA) / 2 x PCI slot / 2 x PCIe x 8 slot (Gen3) / 3 x PCIe x 4 slot (Gen3) |
|---|
| Alimentazione | ATX/AT power supply · 3.3V@1.65A, 5V@3.4A, 12V@8.58A, 5VSB@0.22A (Intel® Core™ i7-6700K 4.0GHz CPU with 32 GB (four 4 GB) 2133 MHz DDR4 memory) |
|---|
| Peso | 0.7–0.7 kg |
|---|---|
| Dimensioni | 305 × 244 |
| Temperatura di storage | -30–70 °C |
|---|---|
| Temperatura operativa | −20~60 |
| Certificazioni | FCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
