Motherboard Industriali Desktop – ATX

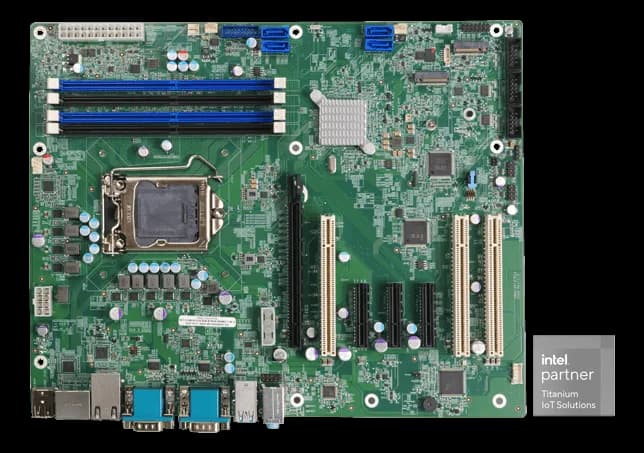

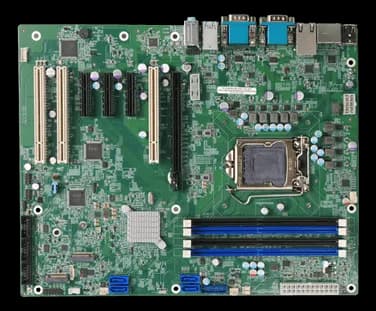

IMBA-Q470Motherboard ATX industriale con socket LGA1200 e chipset Intel Q470
- Produttore
- Configurazioni
- 1 configurazioni disponibili
La piattaforma copre processori Intel Core i9/i7/i5/i3, Pentium e Celeron di 10ª e 11ª generazione, in abbinamento a memoria DDR4. Il layout è quello di una scheda ATX classica da 244 × 305 mm.
La dotazione di bordo comprende un'uscita VGA fino a 1920 × 1080 @60Hz, uno slot PCIe x16 e connettori per la ventola CPU e per le ventole di sistema.
L'intervallo operativo dichiarato è 0~60 °C, con stoccaggio da -30 a 70 °C e umidità dal 5 al 95% senza condensa; la scheda è conforme CE e FCC.
In sintesi
- Supporto TPM 2.0
- Doppia LAN Intel 2.5GbE
- Quattro porte SATA
Specifiche tecniche
| Socket CPU | LGA1200 |
|---|---|
| Chipset | Q470Q470E |
| Classe CPU | Intel Core i3/i5/i7/i9Intel Celeron/Pentium |
| TPM | TPM 2.0PTT / fTPM (firmware) |
| BIOS | AMI UEFI BIOS |
| Generazione CPU | Apollo Lake11ª gen (Tiger Lake)10ª gen (Comet Lake) |
| Processore | LGA1200 Intel® 10/11th Generation Core™ i9/i7/i5/i3, Celeron® and Pentium® processor |
| Watchdog | Sì(sec · 1-255) |
| TDP CPU | up to 125W W |
| Frequenza CPU | 2.8 GHz |
| Grafica | Intel® UHD Graphics 630 |
| Tipo RAM | DDR4 |
|---|---|
| RAM massima espandibile | 128 GB |
| Memoria RAM | DDR3L up to 1866 MHzFour 288-pin 2933 MHz Dual-Channel DDR4 SDRAM Unbuffered DIMMs supported up to 128GBDDR4-2933 |
| Storage | 4 x SATA |
|---|
| Uscite video | 1 x Display Port1 x VGA (up to 1920 x 1080@60Hz)1 x DP (up to 4096 x 2304@60Hz)(DisplayPort) |
|---|
| Porte USB | 2 x External USB 3.2 Gen2x1 : 10Gb/s（Type-A）2 x USB 3.2 Gen 2 (10Gb/S)2 x External USB 2.0 : Type-A2 x External USB 3.2 Gen1x1 : 5Gb/s(Type-A)5 x Internal USB 2.0 : 2x4 pin, P=2.542 x Internal USB 3.2 Gen1x1 : 2x10 pin, p=2.02 x USB 3.2 Gen 1 (2x10 pin, P=2.0) (5Gb/s) |
|---|---|
| Audio | 1 x Line in1 x Line out(2x7 pin, power LED, HDD LED, speaker, power button, reset button)Realtek ALC888S HD Audio codec |
| I/O digitale | 1 x DIO : 8-bit digital I/O (2x5 pin(bidir) |
| Porte Ethernet | 2 x LAN: |
| Interfacce seriali | 1 x Internal RS-232/422/485 : 2x5 pin, P=2.54 ,RS-485 support AFC2 x Internal RS-232 : 2x5 pin, P=2.541 x External RS-422/485 : RS-485 support AFC |
| Altri I/O | 1 x SMBus (1x4 pin) |
| Formato modulo | ATX |
|---|
| Espansione | 1 x PCIe x163 x PCI slot1 x M.2 A-key 2230 (PCIe x1 / USB 2.0)3 x PCIe x41 x M.2 2230 A key (PCIe 3.0 x1, USB 2.0) |
|---|
| Consumo | 4.49–90 W |
|---|
| Peso | 1.2 kg(net) |
|---|---|
| Dimensioni | 244 × 305 mm |
| Temperatura di storage | -30–70 °C |
|---|
| Certificazioni | FCCCE |
|---|
| Porte Ethernet | 2.5 GbE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Sistemi compatibili
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| IMBA-Q470-R11 |
