IMBA-ARL-Q870-R10Motherboard ATX industriale con Intel Core Ultra Series 2 e chipset Intel Q870
- Produttore
IMBA-ARL-Q870-R10 è la scheda madre ATX da 244 mm x 305 mm che IEI costruisce attorno al chipset Intel Q870, per banchi di collaudo, macchine di visione e postazioni di controllo dove serve un formato desktop standard con I/O industriale a bordo: seriali, digital I/O e monitoraggio hardware.
Il tratto che la distingue è il reparto video: il nuovo engine Intel Xe Graphics con SR-IOV e Genlock pilota quattro display indipendenti fino a 4K. Lo storage di sistema resta sulla board, con quattro canali SATA 6Gb/s configurabili in RAID 0, 1, 5 e 10.
Completano il quadro TPM 2.0 con supporto Intel PTT, watchdog programmabile da 1 a 255 secondi e alimentazione ATX/AT conforme ErP/EuP.
In sintesi
- Socket LGA1851, CPU fino a 125 W TDP
- Quattro DIMM DDR5 5600 MHz dual-channel
- Due slot PCIe x16 elettrici Gen5 x8
- Due M.2 M key 2280 per NVMe
- Doppia LAN Intel I226-LM e I226V
Specifiche tecniche
| Processore | High-Performance Intel® Core™ Ultra (Series 2) |
|---|---|
| TDP CPU | 125 W |
| Tipo RAM | DDR5 |
|---|---|
| RAM massima espandibile | 192 GB |
| Memoria RAM | Unbuffered, Clocked Unbuffered DIMM supported up to 192GB |
| Uscite video | via HDMI™, DP and USB4 |
|---|
| Porte USB | 2x4 pin, P=2.54 · 2x10pin, P=2.00 (5Gb/s) · Type-A, 10Gb/s |
|---|---|
| Audio | 1× HD Audio : Realtek ALC888S HD codec |
| I/O digitale | 1× DIO : 12-bit digital I/O (2x7 pin) |
| Porte Ethernet | 2× LANSupport Dual Intel® I226V/I226LM 2.5GbE controller |
| Interfacce seriali | RS-485 support AFC · 2x5 pin, P=2.54 |
| Altri I/O | 1× CPU fan connector (1x4 pin) |
| Formato modulo | ATX |
|---|
| Tensione di alimentazione | ATX/AT power supply |
|---|
| Peso | 0.7 kg |
|---|---|
| Dimensioni | 244mm x 305mm |
| Altre caratteristiche | ErP/EuP Compliant |
| Temperatura di storage | -30–70 °C |
|---|---|
| Temperatura operativa | -10–60 °C |
| Certificazioni | RoHS |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.

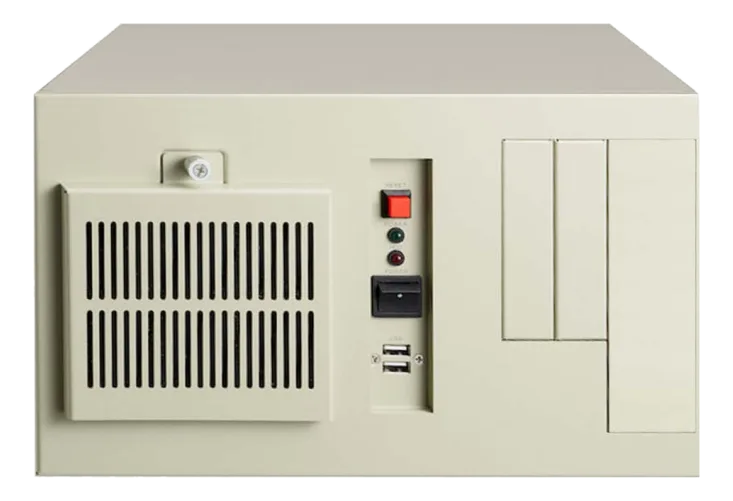

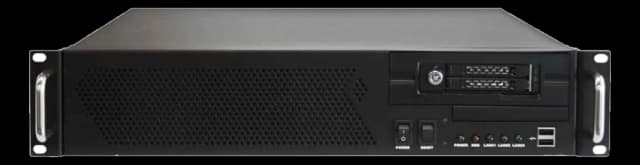

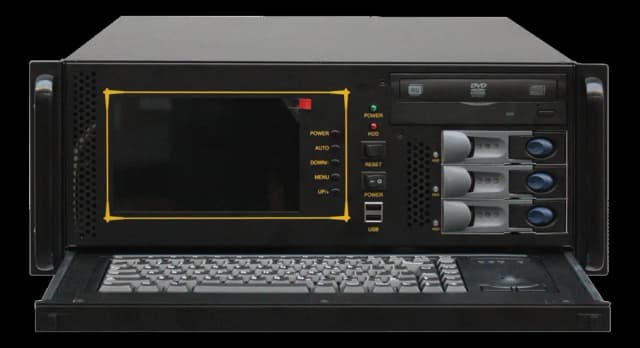

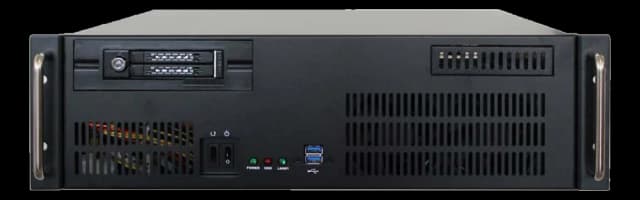

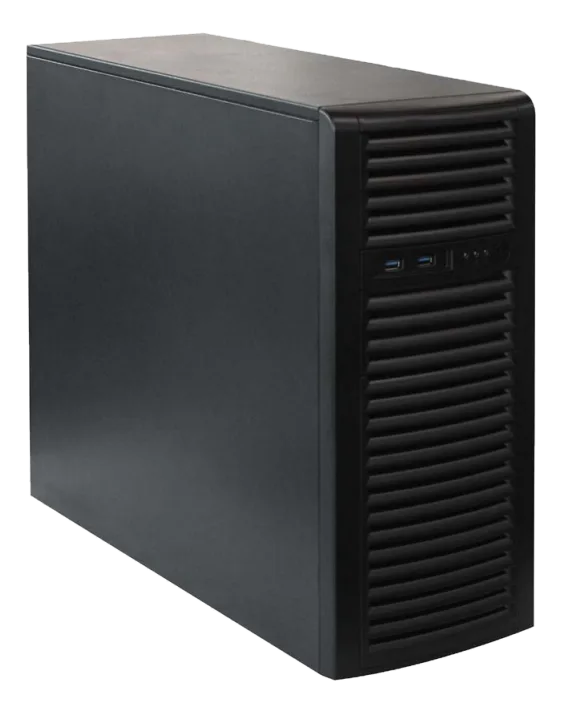

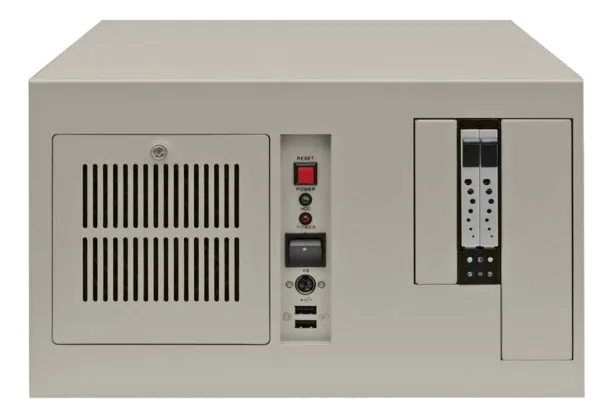

Sistemi compatibili
Documentazione

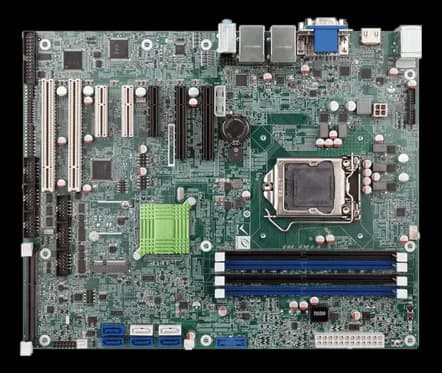

Nella stessa famiglia
Altri prodotti della stessa serie: selezionane fino a 3 e confrontali fianco a fianco.

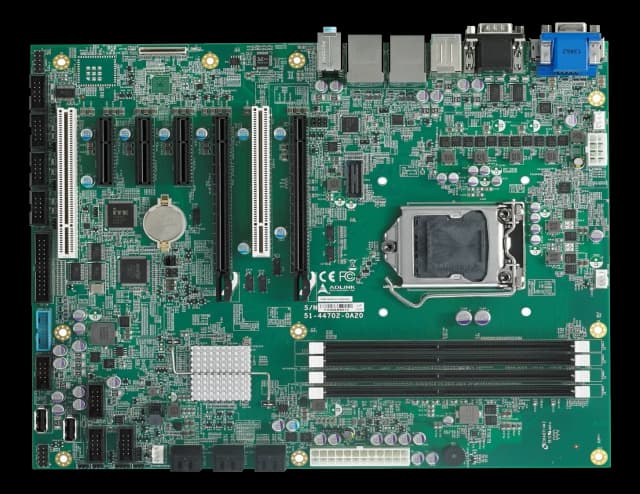

Nella stessa categoria
