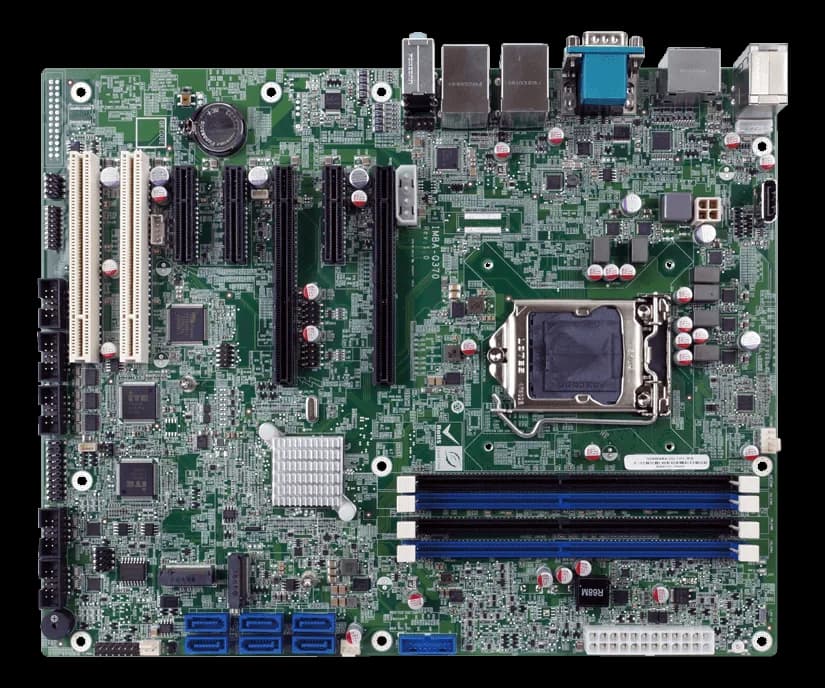

IMBA-Q370Motherboard ATX industriale con socket LGA1151 e chipset Intel Q370
- Produttore
- Configurazioni
- 1 configurazioni disponibili
Il socket ospita processori Intel Core i9/i7/i5/i3, Pentium e Celeron; la memoria lavora su quattro DIMM DDR4 dual-channel a 2666/2400 MHz fino a 64 GB.
Le uscite video comprendono VGA, HDMI e due DisplayPort; la rete abbina un controller Intel I219LM con supporto AMT a un Intel I211AT. Lo storage si appoggia a sei porte SATA 6Gb/s con RAID 0/1/5/10, mentre l'espansione mette a disposizione due slot PCIe x8, tre PCIe x4, due PCI e due slot M.2 con chiave A e chiave M.
La scheda misura 244 × 305 mm e opera da -20 a 60 °C, con conformità CE e FCC e supporto dichiarato per Windows 10 e distribuzioni Linux come Ubuntu, SUSE e Red Hat.
In sintesi
- Header TPM dedicato
- DIO a 8 bit
- Due porte PS/2
Specifiche tecniche
| Socket CPU | LGA1151 |
|---|---|
| Chipset | Q370 |
| Classe CPU | Intel Core i3/i5/i7/i9Intel Celeron/Pentium |
| TPM | Header (predisposizione) |
| BIOS | AMI UEFI BIOS ● LGA1151 Intel® 8th/9th Generation Core™ i9/i7/i5/i3, Celeron® and Pentium® processor |
| Generazione CPU | 9ª gen (Coffee Lake-R)8ª gen (Coffee Lake) |
| Processore | LGA1151 socket supports 8th/9th generation Intel® Core™ i9/i7/i5/i3, Pentium® or Celeron® processor |
| Watchdog | Sì(sec · 1-255) |
| Grafica | Gen9 graphics Intel® HD 510~530 |
| Tipo RAM | DDR4 |
|---|---|
| Memoria RAM | Dual-channel DDR4 2666MHz |
| Storage | 6 x SATA :6Gb/s(RAID 0/1/5/10 supported) |
|---|
| Uscite video | 1 X internal Displayport (up to 4096x2304@60Hz)2 x Display Port:1 X DP++ (up to 4096x2304@60Hz)1 x HDMI™ :up to 4096x2304@30Hz |
|---|
| Porte USB | 4 x External USB 3.2 Gen1x12 x Internal USB 3.2 Gen1x1:2x10 pin, p=2.02 x External USB 2.04 x Internal USB 2.0 :2x4 pin, p=2.54 |
|---|---|
| Audio | Realtek ALC662 HD codec1 x Line in :on rear IO1 x Line out :on rear IO1 x Mic :on rear IO(mic-in) |
| I/O digitale | 1 x DIO :8-bit digital I/O (2x5 pin)(bidir) |
| Porte Ethernet | Intel® I210AT PCIe controller |
| Interfacce seriali | 2 x Internal RS-232/422/485:2x5 pin, p=2.54 |
| Altri I/O | 2 x PS/2 :1 X 1x6 pin |
| Formato modulo | ATX |
|---|
| Espansione | 3 x PCIe x42 x PCIe x82 x PCI Slot2 x M.2(NGFF):1 x A key(2230/3030), 1 X M key(PCLe, USB, SATA) |
|---|
| Consumo | 5.44–102.96 W |
|---|
| Peso | 0.7 kg1.2 kg(net) |
|---|
| Temperatura di storage | -30–70 °C |
|---|---|
| Temperatura operativa | -20–60 °C |
| Certificazioni | FCCCE |
|---|
| Sistemi operativi | LinuxVxWorksWindows |
|---|
| Porte Ethernet | 1 GbE10 GbE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Sistemi compatibili
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| IMBA-Q370-R20 |
