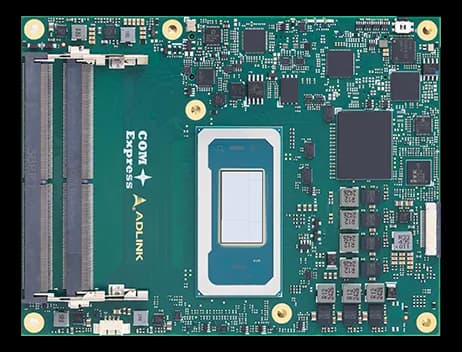

EXPRESS-PTL-335Computer-on-Module COM Express Type 6 Basic con Intel Core Ultra Series 3 Panther Lake-H
- Produttore
EXPRESS-PTL-335 è un modulo conforme a PICMG COM Rev 3.1 Type 6 in formato Basic da 125 mm x 95 mm: la logica di calcolo sta sul modulo, l'I/O applicativo sul carrier, così il refresh di CPU non impone il ridisegno della scheda base in progetti embedded industriali.
La GPU integrata pilota fino a quattro display simultanei, con risoluzione fino a 8K60 su singola uscita e 6K60 su quattro uscite in parallelo. La variante Extreme Rugged copre −40~85 °C come build option su SKU selezionate; l'audio è gestito sul carrier Express-BASE6 R3.1 con supporto standard ALC888.
Configurazioni disponibili con Core Ultra 5 336H, Core Ultra 7 356H o Core Ultra 7 368H.
In sintesi
- NPU integrata da 50 TOPS
- Grafica Intel Xe3 fino a 196 EU
- Fino a 128 GB DDR5 SO-DIMM
- Ingresso wide range 8.5–20 V
- TPM 2.0 SPI a bordo
Specifiche tecniche
| Processore | Intel® Core™ Ultra Series 3 (Panther Lake-H)Core Ultra 7 356H(opzionale)Core Ultra 5 336H(opzionale)Core Ultra 7 368H(opzionale) |
|---|---|
| TPM | TPM 2.0 |
| Memoria RAM | 2× SODIMM DDR5 7200 MT/s |
|---|---|
| RAM massima espandibile | 128 GB |
| Tipo RAM | DDR5 |
| Storage | Up to 4× SATA gen3 ports · 4x SATA 6Gb/s (SATA 0-3)NVMe SSD in place of SATA 0-3 (build option, project basis) |
|---|
| Uscite video | Build option in place of LVDS, 4× lanes, eDP 1.4bUSB4, DP, HDMI, DVI, VGA, LVDS, eDP (build option) display optionsDDI 1/2/3 supporting DP 2.1, HDMI 2.1, DVISupported by build option via DP-to-VGA IC (in place of DDI 3), max. resolution 1920x1200@60HzSingle/dual channel 18/24-bit LVDS from eDP-to-LVDS IC, max. resolution 1920x1200@60Hz in dual mode |
|---|
| Porte Ethernet | 2.5GbE and 1000/100/10 Mbit/s Ethernet connection · GbE0_SDP if TSN support enabled (TBC) |
|---|---|
| I/O digitale | 8× GPIO (GPI with interrupt) |
| Audio | On the carrier Express-BASE6 R3.1 (ALC888 standard support) |
| Porte USB | 4× USB 3.2/2.0/1.1 (USB 0-3), 4× USB 2.0/1.1 (USB 4-7)USB4/Thunderbolt capability (build option) |
| Standard architetturale | COM Express Type 6 |
|---|---|
| Formato modulo | Basic |
| Alimentazione | 8.5–20 V |
|---|
| Dimensioni | COM Express R3.1 compliant, Basic Size (125mm x 95mm) |
|---|
| Temperatura operativa | -40–85 °C |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
