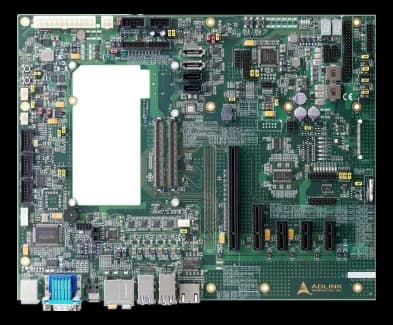

EXPRESS-BASE6Carrier board di riferimento COM Express Type 6 in formato ATX
- Produttore
Express-BASE6 è la carrier board di riferimento per moduli COM Express Type 6, usata per il bring-up e la validazione del modulo. Accetta moduli Type 6 in form factor Basic o Compact su due connettori da 220 pin ed è conforme a PICMG COM Express Revision 2.0 e al COM Express Carrier Design Guide.
Il formato è ATX, 305 mm x 244 mm: l'espansione passa da uno slot PCI Express x4, tre slot PCI Express x1 e uno slot ExpressCard, con Super I/O su bus LPC e bridge I2C-GPIO PCA9535. Un header a 10 pin porta fuori la gestione Smart Battery verso la scheda ADLINK BattMan.
È un banco di riferimento, non un carrier su misura: il COM Express Carrier Design Guide documenta il passaggio al tuo layout definitivo.
In sintesi
- Slot PCI Express x16 / SDVO
- Tre DDI verso HDMI/DVI/DisplayPort con adapter card
- Dual BIOS, SPI e LPC
- LED POST di diagnostica su bus LPC
- Codec audio Realtek ALC886 High Definition
Specifiche tecniche
| Storage | 2× SATA ports (SATA0/1), two eSATA ports (SATA2/3) |
|---|
| Uscite video | DB15 on Rear I/O panel for VGA display · Onboard 34-pin header · Onboard 8-pin headerSupports three DDI ports to HDMI/DVI/DIsplayPort output by adapter card (PCIe x16 slot with proprietary pinout) |
|---|
| Porte Ethernet | 10/100/1000BASE-T compatible RJ45 on I/O panel |
|---|---|
| Interfacce seriali | One DB-9 on I/O panel · One onboard 10-pin header |
| Audio | Realtek ALC886 High Definition Audio Codec · Mic/Line-in/Line-out on I/O panel |
| Porte USB | 4× USB 2.0/3.0 on I/O panel |
| Standard architetturale | COM Express Type 6 |
|---|---|
| Funzione della scheda | Carrier |
| Formato modulo | ATX |
| Espansione | 1× PCI Express x4 slot, 3× PCI Express x1 slotsPCI Express x16 / SDVO slot |
|---|
| Dimensioni | 305 mm x 244 mm (ATX) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
