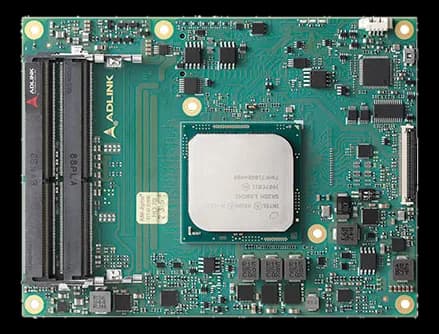

EXPRESS-BD74Modulo CPU COM Express Type 7 Basic con SoC Intel Xeon D Broadwell e quattro SODIMM
- Produttore
Express-BD74 è un Computer-on-Module PICMG COM.0 Rev 3.0 Type 7 in formato Basic da 125 mm x 95 mm: CPU, memoria e lane stanno sul modulo, l'I/O applicativo sul carrier. Lo usi dove serve densità di rete e di PCIe su uno standard di mercato, non su una scheda custom.
Il tratto che lo distingue è la coppia di interfacce 10GBASE-KR con supporto NC-SI, gestite dal controller Intel 10G integrato nel SoC, affiancata dal SEMA Board Controller per monitoraggio di tensione e corrente, watchdog timer e fan control. Sistemi operativi supportati: Windows e Linux.
Configurazioni: Express-BD74-D1559 con Xeon D1559 a 1,6/2,1 GHz e 18 MB di cache, Express-BD74-D1539 con Xeon D1539 a 1,6/2,2 GHz e 12 MB; tra le opzioni di processore figurano anche Xeon D1577 1,3/2,1 GHz 24 MB e Xeon D1548 2,0/2,6 GHz 12 MB.
In sintesi
- Fino a 128 GB DDR4 ECC
- Quattro socket SODIMM dual channel
- Fino a 32 lane PCIe
- Ingresso wide range 8,5–20 V
- TPM 2.0 opzionale
Specifiche tecniche
| Generazione CPU | 5ª gen (Broadwell) |
|---|---|
| Processore | Xeon® D1539 1.6/2.2GHz 12MB(opzionale)Xeon® D1548 2.0/2.6GHz 12MB(opzionale)Xeon® D1559 1.6/2.1GHz 18MB(opzionale)Xeon® D1577 1.3/2.1GHz 24MB(opzionale) |
| TPM | TPM 2.0(opzionale) |
| Memoria RAM | Dual channel 1867/2133/2400 MHz DDR4 ECC memory in four SODIMM sockets |
|---|---|
| RAM massima espandibile | 128 GB |
| Tipo RAM | DDR4(opzionale) |
| Storage | 2x SATA 6Gb/s (SATA0,1) |
|---|
| Porte Ethernet | Two 10G Ethernet and NC-SI support · 2× 10GBASE-KR · 10G_INT · 10G_PHY_MDIO/MDC & SDA/SCL · 10G_PHY_CAP · 10G_PHY_RSTIntel® 10G Ethernet Controller integrated in SoC |
|---|---|
| Interfacce seriali | 2× UART ports with console redirection |
| I/O digitale | 4 GPO and 4 GPI |
| Porte USB | 4× USB 3.0/2.0 (USB 0, 1, 2, 3) |
| Standard architetturale | COM Express Type 7 |
|---|---|
| Funzione della scheda | Modulo CPU |
| Formato modulo | Basic |
| Espansione | 6× PCIe lanes (Gen2): AB connector, Lanes 0/1/2/3/4/5PCIe x16 or 2× PCIe x8 or 4× PCIe x4 (Gen3)Up 2× PCIe lanes (Gen2): CD connector, Lanes 6/7Up to 32× PCIe lanes (24× Gen3, 8× Gen2) |
|---|
| Tensione di alimentazione | 8.5–20 V |
|---|
| Temperatura operativa | -40–85 °C0–60 °C |
|---|
| Sistemi operativi | LinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
