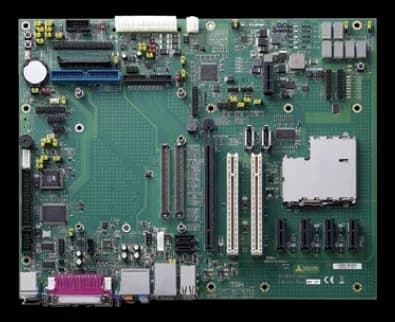

EXPRESS-BASECarrier board di riferimento COM Express Type 2 in formato ATX
- Produttore
Express-BASE è la carrier board di riferimento ADLINK per moduli COM Express Type 2: interfaccia PICMG COM Express Revision 2.0 e supporto ai moduli Type 2 in form factor Basic o Compact. L'ingombro è quello di una scheda ATX, 305 x 244 mm, quindi il banco di sviluppo entra in un case standard. È una reference board, non un carrier di produzione.
L'asse che la distingue è il lavoro sul firmware: i socket on-board per flash LPC e SPI secondarie ospitano un secondo BIOS e l'esecuzione può procedere un passo alla volta. Un header dedicato porta la comunicazione Smart Battery verso la scheda ADLINK BattMan.
Per chi disegna un carrier proprio, il COM Express Carrier Design Guide pubblicato sulla pagina prodotto ADLINK documenta le scelte di riferimento.
In sintesi
- Slot PCI Express x16 / SDVO
- Fino a cinque slot PCI Express x1
- Display POST code integrato on-board
- Doppio BIOS LPC, esecuzione single step
- Alimentazione ATX, AT o a batteria
Specifiche tecniche
| Storage | Four SATA connectors |
|---|
| Uscite video | DB15 on Rear I/O panel for VGA displaysTwo onboard headers supporting dual channel LVDS |
|---|
| Porte Ethernet | 10/100/1000BASE-T compatible RJ45 on rear I/O panel |
|---|---|
| Interfacce seriali | One DB-9 on rear I/O panel, one header onboard |
| Audio | ALC880 High Definition Audio Codec |
| Standard architetturale | COM Express Type 2 |
|---|---|
| Funzione della scheda | Carrier |
| Formato modulo | ATX |
| Espansione | Two legacy 32-bit PCI slotsPCI Express x16 Graphics slot / SDVO slotup to 5× PCI Express x1 slots |
|---|
| Tensione di alimentazione | ATX / AT or Battery Powered · Standard ATX connector |
|---|
| Dimensioni | 305 mm x 244 mm (AT/ATX) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
