CEXPRESS-RLPComputer-on-Module COM Express Type 6 Compact con Intel Core 13ª gen Raptor Lake
- Produttore
- Configurazioni
- 4 configurazioni disponibili

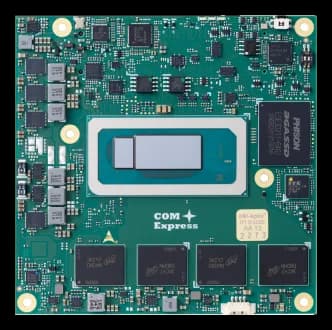

cExpress-RLP è un modulo COM Express Compact da 95 mm x 95 mm conforme a PICMG COM.0 Rev 3.1 Type 6: la logica di sistema sta sul modulo, l'I/O applicativo sul carrier. Piattaforma Raptor Lake per apparati industriali ed embedded mission-critical, dove il carrier resta in produzione e il modulo si aggiorna.
La memoria è saldata, non su SO-DIMM: nessun connettore da qualificare a urto e vibrazione, con IBECC come build option su SKU selezionate. Il link PCIe x8 Gen4 sulle lane 16-23 è disponibile sulle SKU 45W, mentre Intel AVX-512 VNNI e Intel DL Boost coprono l'inferenza a bordo modulo. Sistemi operativi supportati: Windows 10 IoT, Windows 11 IoT, Linux e VxWorks.
Disponibile con le configurazioni cExpress-RLP-i7-13800HRE-32GB, cExpress-RLP-i3-13300HRE-16G, cExpress-RLP-i3-1320PRE-16G e cExpress-RLP-i7-1365URE-16G.
In sintesi
- LPDDR5 saldata fino a 64 GB
- Ingresso wide 8.5-20 V
- 2.5GbE con Intel TCC, TSN capable
- Fino a 4 display, 2x USB4 opzionali
Specifiche tecniche
| Generazione CPU | 13ª gen (Raptor Lake) |
|---|---|
| Processore | 13th Gen Intel® i7/i5/i3 at 45W/28W/15W |
| FPGA / elaborazione | Hardware video encode/decode, up to 8K60 HEVC · Intel® AVX-512 VNNI, Intel® DL Boost |
| Memoria RAM | 8GB/16GB/32GB/64GB memory capacity · Up to 64GB LPDDR5, non-ECC / IBECC, at up to 5600 MT/s |
|---|---|
| Tipo RAM | LPDDR5 |
| Storage | 2x SATA 6Gb/s (SATA 0,1) |
|---|
| Uscite video | 4× displays / 2× USB4 (optional) |
|---|
| Porte Ethernet | 2.5GbE, Intel® TCC, TSN capable |
|---|---|
| Porte USB | 4× USB 3.2/2.0/1.1 and 4× USB 2.0/1.1 |
| Standard architetturale | COM Express Type 6 |
|---|---|
| Formato modulo | Compact(opzionale) |
| Espansione | 16× PCIe Gen4, 5× PCIe Gen3 lanes · PCIe Gen4, 4x displays / 2x USB4PCIe x4 Gen4, lanes 28-31 (build option for NVMe SSD) |
|---|
| Alimentazione | 8.5V to 20V |
|---|
| Rugged / conformal coating | Extreme rugged operating temperature(opzionale) |
|---|
| Temperatura operativa | -40–85 °C(opzionale) |
|---|
| Sistemi operativi | VxWorksLinuxWindows 11 IoTWindows 10 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| CEXPRESS-RLP-I3-1320PRE-16G |
| CEXPRESS-RLP-I3-13300HRE-16G |
| CEXPRESS-RLP-I7-1365URE-16G |
| CEXPRESS-RLP-I7-13800HRE-32GB |
