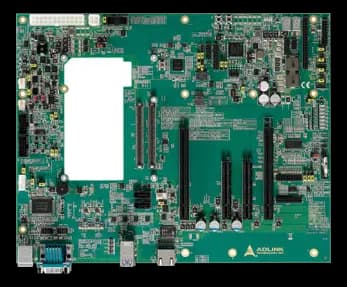

EXPRESS-BASE7Carrier board di riferimento e sviluppo per moduli COM Express Type 7, formato ATX
- Produttore
Express-BASE7 è la reference carrier board con cui porti in banco un modulo COM Express Type 7: accetta moduli in form factor Basic o Compact secondo PICMG COM Express Revision 3.0, su una piastra ATX da 305 mm x 244 mm con due connettori board-to-board da 220 pin.
Rispetto a un carrier custom, espone le linee del modulo su tre slot PCI Express standard, così validi CPU, storage e rete su hardware COTS prima di disegnare la tua scheda. L'interfaccia NC-SI collega il modulo al BMC IPMI in versione Lite presente a bordo, supportato su base progettuale, mentre il Super I/O Winbond W83627DHG gestisce le porte seriali.
In sintesi
- Conforme al COM Express Carrier Design Guide
- Fino a quattro 10GBASE-KR con sideband
- Slot PCIe x16 per adapter card 10GbE
- Dual BIOS su bus SPI
- POST LED di diagnostica su bus LPC
Specifiche tecniche
| Storage | 2× SATA ports |
|---|
| Porte Ethernet | Up to four 10GBASE-KR and related sideband signals · 10/100/1000BASE-T · GbE_SDP support |
|---|---|
| I/O digitale | I2C to GPIO bridge PCA9535 |
| Altri I/O | SMBus, I2C, module control signals |
| Porte USB | 4× USB 3.0/2.0 ports |
| Standard architetturale | COM Express Type 7 |
|---|---|
| Funzione della scheda | CarrierSviluppo/evaluation |
| Formato modulo | ATX |
| Espansione | Supports 10GbE adapter card via PCIe x16 slot1× PCI Express x16 slot, 2× PCI Express x8 slots, Serial ATA, USB 3.0/2.02× PCI Express x8 slots |
|---|
| Dimensioni | 305 mm x 244 mm (ATX) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
