EXPRESS-ID7Computer-on-Module COM Express Type 7 con SoC Intel Xeon D-1700 (Ice Lake-D LCC)
- Produttore
- Configurazioni
- 1 configurazioni disponibili

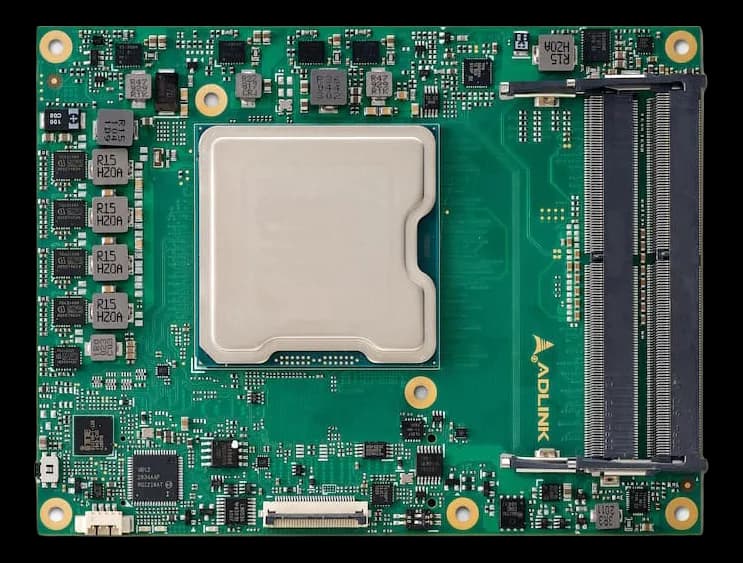

Express-ID7 è un modulo CPU COM Express formato Basic, 125 mm x 95 mm, conforme a PICMG COM.0 Rev 3.0 Type 7: la logica di sistema sta sul modulo, l'I/O applicativo sul carrier. Lo monti in apparati di rete, edge server e controllo industriale, dove il carrier dura più del silicio.
La differenza la fa la scalabilità del SoC: gli SKU Intel Xeon D-1700 vanno da 4 a 10 core con TDP da 40 W a 67 W, diversi dei quali in versione eTEMP, tutti sullo stesso pinout. La memoria DDR4 SO-DIMM 2933 MT/s è disponibile ECC o non-ECC, e il SEMA Board Controller porta monitoraggio di tensione e corrente, watchdog e controllo ventola.
Configurazione figlia disponibile: Express-ID7-D-1712TR, con Xeon D-1712TR 2.0/3.1 GHz, 4 core, 18 MB, 40 W.
In sintesi
- 16 lane PCI Express Gen4 configurabili
- AVX-512 VNNI per inferenza AI
- TPM 2.0 Infineon su bus SPI
- Shock e vibrazioni IEC 60068-2-27
- Dual BIOS AMI UEFI, build option
Specifiche tecniche
| Processore | New Gen Intel® Xeon® D-1700 (formerly “Ice Lake-D LCC”)Xeon(R) D-1813NT 2.2/2.4GHz 10MB, 42W (4C)(opzionale)Xeon(R) D-1848TER 2.0/3.1GHz 15MB, 57W (10C, eTEMP)(opzionale)Xeon® D-1712TR 2.0/3.1GHz 18MB, 40W (4C)(opzionale)Xeon® D-1715TER 2.4/3.5GHz 10MB, 45W (4C, eTEMP)(opzionale)Xeon® D-1732TE 1.9/3.0GHz 15MB, 52W (8C, eTEMP)(opzionale)Xeon® D-1735TR 2.2/3.4GHz 15MB, 59W (8C)(opzionale)Xeon® D-1746TER 2.0/3.1GHz 15MB, 67W (10C, eTEMP)(opzionale) |
|---|
| Memoria RAM | SODIMM DDR4 2933 MT/s |
|---|---|
| RAM massima espandibile | 128 GB |
| Tipo RAM | DDR4 |
| Storage | 2× SATA 6Gb/s (SATA 0,1) |
|---|
| Porte Ethernet | Intel®10G Ethernet controller integrated in SoC · Intel Ethernet controller I210 series4× 10G Ethernet |
|---|---|
| Interfacce seriali | 2× UART ports with console redirection |
| I/O digitale | 4× GPO and 4× GPI from EC (GPI with interrupt TBC) |
| Porte USB | 4× USB 3.x/2.0/1.1 (USB 0,1,2,3) |
| Standard architetturale | COM Express Type 7 |
|---|---|
| Funzione della scheda | Modulo CPU |
| Formato modulo | Basic |
| Espansione | 16 PCI Express Gen4: Lanes 16-318 PCI Express Gen3: Lanes 0-78 PCI Express Gen3: Lanes 8-15 |
|---|
| Tensione di alimentazione | ATX: 12V+/-5% / 5Vsb +/-5% (TBC); or AT: 12V±5% |
|---|
| Dimensioni | Basic size: 125 mm x 95 mm |
|---|
| Temperatura operativa | 0–60 °C-40–85 °C(opzionale) |
|---|---|
| Temperatura di storage | -20–80 °C-40–85 °C(opzionale) |
| Sistemi operativi | LinuxVxWorksWindowsWindows 10 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| EXPRESS-ID7-D-1712TR |
