CEXPRESS-ELModulo CPU COM Express Type 6 Compact con SoC Intel Elkhart Lake
- Produttore
- Configurazioni
- 6 configurazioni disponibili

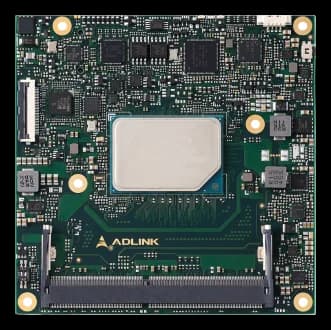

cExpress-EL è un modulo CPU COM Express Type 6 in formato Compact da 95 mm x 95 mm, conforme a PICMG COM.0 Rev 3.0: il calcolo sta sul modulo, l'I/O applicativo sulla tua carrier, e il refresh si fa cambiando il modulo, non la scheda.
Due assi lo distinguono in questa classe: il supporto Intel TCC su SKU selezionate e l'I/O real-time affidato a un processore ARM Cortex-M7, a cui UART, GPIO e I2C possono essere assegnati da BIOS al posto dell'x86 (build option). A bordo il SEMA Board Controller gestisce monitoraggio di tensioni e correnti, watchdog timer, fan control e failsafe BIOS.
Configurazioni disponibili: cExpress-EL-x6425E, cExpress-EL-x6413E, cExpress-EL-x6211E, cExpress-EL-J6426, cExpress-EL-x6414RE e cExpress-EL-x6425E-VGA, quest'ultima con uscita VGA in luogo di DDI2.
In sintesi
- Ethernet fino a 2,5GbE con TSN
- Sei lane PCIe Gen3 configurabili
- Grafica Gen11 LP, fino a 3x 4K60
- In-band ECC su SODIMM DDR4 standard
- TPM 2.0 come build option
Specifiche tecniche
| Generazione CPU | Elkhart Lake |
|---|---|
| Processore | Intel Atom® x6200FE(opzionale)Intel Atom® x6211E(opzionale)Intel Atom® x6212RE(opzionale)Intel Atom® x6413E(opzionale)Intel Atom® x6414RE(opzionale)Intel Atom® x6425E(opzionale)Intel Atom® x6425RE(opzionale)Intel® Celeron® J6413(opzionale)Intel® Celeron® N6211(opzionale)Intel® Pentium® J6426(opzionale)Intel® Pentium® N6415(opzionale) |
| TPM | TPM 2.0 |
| Memoria RAM | 2× SODIMM DDR4 3200 MT/s |
|---|---|
| RAM massima espandibile | 32 GB |
| Tipo RAM | DDR4 |
| Storage | 2× SATA 6Gb/s (SATA 0, 1) |
|---|
| Uscite video | DDI1/2 supporting DisplayPort/HDMI/DVI |
|---|
| Porte Ethernet | 1000/100/10 Mbit/s or 2.5Gbit/s Ethernet connection |
|---|---|
| I/O digitale | 4× GPO and 4× GPI from EC (GPI with interrupt TBC) |
| Audio | On Express-BASE6 carrier (ALC886 standard support) · Intel® HD Audio integrated in SoC |
| Porte USB | 2× USB 3.2/2.0/1.1 (USB 0,1: max. 10Gbps) and 6× USB 2.0/1.1 (USB 2-7) |
| Standard architetturale | COM Express Type 6 |
|---|---|
| Funzione della scheda | Modulo CPU |
| Formato modulo | Compact |
| Espansione | LPC bus (via ESPI-to-LPC bridge IC), SMBus (system) , I2C (user)6× PCIe x1 Gen3 (AB): Lanes 0/1/2/3 |
|---|
| Dimensioni | Compact size: 95 mm x 95 mm |
|---|
| Temperatura operativa | 0–60 °C-40–85 °C(opzionale) |
|---|
| Sistemi operativi | LinuxVxWorksWindows 10 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
