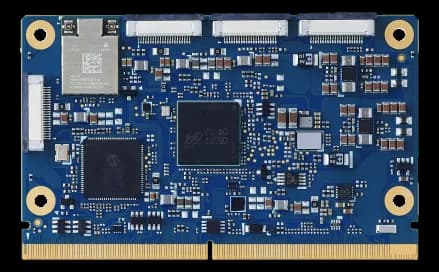

LEC-RB5Computer-on-Module SMARC 2.1 short size con SoC Qualcomm QRB5165 e NPU 15 TOPS
- Produttore
LEC-RB5 è un modulo CPU SMARC short size da 82 x 50 mm, conforme alla revisione SMARC 2.1.1: l'elaborazione sta sul modulo, l'I/O lo porti fuori sul tuo carrier. Il SoC Qualcomm QRB5165 con core Arm Cortex-A77 lo destina a robotica, AMR e dispositivi di visione, dove contano ingombro e consumo.
Sul fronte gestione trovi il board controller SEMA e un header di debug a 30 pin per JTAG e accesso BMC; la sicurezza si appoggia alla Qualcomm Secure Processing Unit e al modulo TPM 2.0. Il sistema operativo di riferimento è Linux, con Canonical Ubuntu e Yocto.
Configurazioni: le versioni -CT (0~60 °C) e -ER (-20~85 °C) sono disponibili con 4 o 8 GB LPDDR4 e UFS da 64, 128 o 256 GB, nei codici LEC-RB5-4G-64G-CT/-ER, LEC-RB5-4G-128G-CT/-ER, LEC-RB5-8G-128G-CT/-ER e LEC-RB5-8G-256G-CT/-ER.
In sintesi
- CPU Kryo 585 octa-core fino a 2,84 GHz
- GPU Adreno 650 integrata
- 6 interfacce CSI per sistemi multi-camera
- Doppia Ethernet 10/100/1000 Mbit/s
- Storage UFS onboard fino a 256 GB
Specifiche tecniche
| Processore | Kryo™ 585 Octa-core : 1 Kryo Gold Prime @ 2.84 GHZ + 3 Kryo Gold @ 2.42 GHz + 4 Kryo Silver @ 1.81 GHz |
|---|---|
| TPM | TPM 2.0 |
| Memoria RAM | 4 or 8 GB POP LPDDR4L-4266 |
|---|---|
| RAM massima espandibile | 8 GB(opzionale) |
| Storage | 1x SDIO (4-bit) compatible with SD/SDIO standard, up to version 3.0 |
|---|
| Uscite video | HDMI 2.0b 4K@60 HzDSI Maximum resolution 1K p60 with 24-bit RGB(HDMI) |
|---|
| Porte Ethernet | 2× GbE Ethernet |
|---|---|
| CAN bus | 1× CAN2.0B only or mixed CAN2.0B and CAN FD mode, data bit rate up to 8 Mbps |
| Interfacce seriali | 3× UART interfaces SER1 and SER 2 (CTS/RTS) / SER0 (TX/RX/CTS/RTS) · 2× SPI · Three I2C interfaces |
| I/O digitale | 14× GPIO with interrupt, 1× GPIO with PWM |
| Audio | I2S or SWD audio codec located on carrier |
| Porte USB | 2× USB 3.14× USB 2.0 |
| Standard architetturale | SMARC |
|---|---|
| Funzione della scheda | Modulo CPU |
| Espansione | 2x PCIe x2 Gen3 |
|---|
| Tensione di alimentazione | 5Vdc +/- 5% |
|---|
| Dimensioni | SMARC short size module 82 mm x 50 mm |
|---|
| Temperatura operativa | 0–60 °C-20–85 °C(opzionale) |
|---|
| Sistemi operativi | Linux |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
