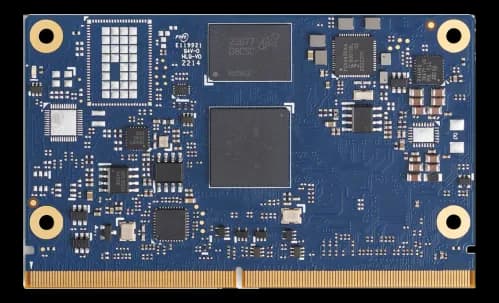

LEC-IMX8MMModulo CPU SMARC 2.1 short size con NXP i.MX 8M Mini
- Produttore
LEC-IMX8MM è un modulo CPU conforme alla specifica SGET SMARC 2.1, in formato short size 82 mm x 50 mm: la logica di sistema vive sul modulo, l'I/O applicativo sul tuo carrier.
La grafica è affidata alla GPU Vivante GC NanoUltra con OpenGL ES 2.0, Vulkan e OpenCL 1.2. La seconda porta GbE occupa il PCIe x1 Gen2, quindi la scelta è tra doppia rete e bus libero, non entrambi. La qualifica meccanica copre IEC 60068-2-64 e IEC 60068-2-27, MIL-STD-202 F Method 213B e Method 214A.
Configurazioni disponibili con SoC quad-core, 32 GB eMMC e 1, 2 o 4 GB LPDDR4: LEC-IMX8MM-Q-1G-32G-ER, LEC-IMX8MM-Q-2G-32G-ER e LEC-IMX8MM-Q-4G-32G-ER per −40°C~85°C, LEC-IMX8MM-Q-1G-32G-CT, LEC-IMX8MM-Q-2G-32G-CT e LEC-IMX8MM-Q-4G-32G-CT per 0°C~60°C.
In sintesi
- Alimentazione singola 5 Vdc ±5%
- eMMC da 16 a 128 GB, build option
- Arm TrustZone con High Assurance Boot
- BSP Yocto Linux, Android e VxWorks
Specifiche tecniche
| Processore | NXP® i.MX 8M Mini series with Dual/Quad-core ARM Cortex-A53 |
|---|
| Memoria RAM | 1,2,4GB LPDDR4 |
|---|
| Storage | 1× SDIO (4-bit) compatible with SD/SDIO standard, up to version 3.0eMMC 16 — 128 GB (build option) |
|---|
| Uscite video | 1× MIPI DSI 4× lanesDual Channel LVDS port 18/24 bit over SN65DSI84ZXHR bridge |
|---|
| Porte Ethernet | Dual GbE ports (LAN 2 occupying PCIe) · MAC 10/100/1000× Ethernet Controller on SoC |
|---|---|
| CAN bus | 1× CAN2.0B only or mixed CAN2.0B and CAN FD mode; data bit rate up to 8 Mbps (option) |
| Interfacce seriali | 4× UART interfaces: SER1 and SER 2 (CTS/RTS) / SER0 and SER4 (TX/RX/CTS/RTS) |
| I/O digitale | 14× GPIO with interrupt, 1× GPIO with PWM |
| Altri I/O | 4× I2C interfaces |
| Audio | 1× I2S interface with audio resolution from 16 to 32 bits and sample rate up to 192kHz (see Audio Codec support) |
| Porte USB | USB 2.0 interfaces · 1× USB 2.0, 1× USB 2.0, OTG (optional 4-port USB hub, USB2514B-I/M2) |
| Standard architetturale | SMARC |
|---|---|
| Funzione della scheda | Modulo CPU |
| Espansione | 1× PCIe x1 Gen2 |
|---|
| Tensione di alimentazione | 5Vdc +/- 5% |
|---|
| Dimensioni | SMARC short size module 82 mm x 50 mm |
|---|
| Temperatura operativa | -40–85 °C0–60 °C |
|---|
| Sistemi operativi | AndroidLinuxVxWorks |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
