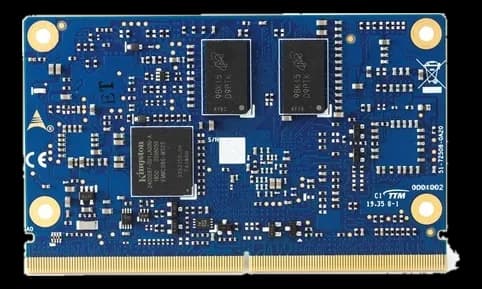

LEC-PX30Modulo CPU SMARC short size con Rockchip PX30 quad-core ARM Cortex-A35
- Produttore
LEC-PX30 è un Computer-on-Module conforme a SGET SMARC Specifications v2.0, in formato short size 82 x 50 mm, pensato per dispositivi embedded ARM a basso consumo: HMI compatti, nodi IoT, acquisizione e prototipazione con lo starter kit I-Pi SMARC PX30. Il supporto software copre Yocto Linux BSP e Debian Linux, con Android 8.1 su richiesta.
Sul fronte video l'uscita di default è MIPI DSI a 4 lane fino a 1080p@60fps, con LVDS single channel 24-bit fino a 1280x800@60fps come build option; l'ingresso camera è MIPI CSI a 4 lane. Il debug passa da un connettore flat a 30 pin che espone JTAG, accesso BMC e testpoint di alimentazione.
Configurazioni disponibili: LEC-PX30-Q-1G-16G-R, -2G-16G-R e -4G-32G-R per il range Rugged; LEC-PX30-Q-1G-0G-CT, -1G-16G-CT, -2G-0G-CT, -2G-16G-CT e -4G-32G-CT per il range standard.
In sintesi
- GPU Mali-G31 integrata
- CAN FD fino a 8 Mbps
- ARMv8 Cryptography Extensions per sicurezza IoT
- SEMA Board Controller con watchdog timer
- eMMC fino a 64 GB, build option
Specifiche tecniche
| Processore | Rockchip PX30 with Quad-core ARM Cortex-A35 |
|---|
| Tipo RAM | DDR3L(opzionale) |
|---|
| Storage | 1× SDIO (4-bit) compatible with SD3.0, MMC ver. 4.51eMMC 16, 32 or 64 GB (build option) |
|---|
| Uscite video | MIPI DSI 4× lanes at max. 1080p@60fps display output (default)LVDS single channel 24-bit at max. 1280x800@60fps (build option) |
|---|
| Porte Ethernet | 2× 10/100Mbps LAN |
|---|---|
| CAN bus | Supports CAN2.0B only or mixed CAN2.0B and CAN FD mode, data bit rate up to 8 Mbps |
| Interfacce seriali | 2× UART interfaces SER0 and SER2 (TX/X/CTS/RTS) |
| I/O digitale | 12× GPIO with interrupt, 1× GPIO with PWM · 10× GPIO |
| Altri I/O | Provides JTAG, BMC access; UART, power testpoints; diagnostic LEDs, Power, Reset, Boot configuration2× SPI (one occupied by SPI-to-CAN controller )Four I²C interfaces |
| Audio | 2× I²S interfaces with audio resolution from 16-bits to 32-bits and sample rate up to 192KHz (see Audio Codec support) |
| Porte USB | 4× USB 2.0, 1× USB OTG |
| Standard architetturale | SMARC |
|---|---|
| Funzione della scheda | Modulo CPU |
| Consumo | 1.5–5 W |
|---|
| Dimensioni | SMARC short size module, 82mm x 50mm |
|---|
| Temperatura operativa | 0–60 °C-20–85 °C(opzionale) |
|---|
| Sistemi operativi | LinuxAndroid(opzionale) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
