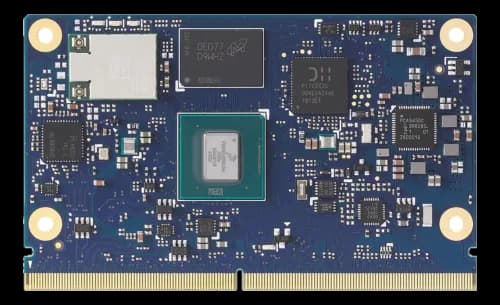

LEC-IMX8MPModulo CPU SMARC 2.1 short size con NXP i.MX8M Plus quad Cortex-A53
- Produttore
LEC-IMX8MP è un modulo CPU in formato SMARC short size 82 x 50 mm, conforme alle specifiche SGET SMARC 2.1, da montare su carrier board custom in sistemi embedded ARM a basso consumo, dalla robotica al controllo industriale.
L'asse distintivo è il lavoro in-SoC sulla sicurezza: TrustZone con ARMv8 Cryptography Extensions, affiancato dal SEMA Board Controller per monitoraggio di tensione e corrente, watchdog timer e informazioni di logistica. Il supporto software copre Yocto Linux, Android, Windows 10 IoT e VxWorks come extended support.
Disponibile in versione Quad (-Q-) con 2 o 4 GB LPDDR4 e 32 GB eMMC, con o senza NPU (-N-), e in versione Quadlite (-QL-) con 2 GB LPDDR4 e 16 GB eMMC; il suffisso CT indica 0~60 °C, il suffisso ER −40~85 °C, come in LEC-IMX8MP-Q-N-4G-32G-ER.
In sintesi
- NPU in-SoC da 2,3 TOPS, opzionale
- LPDDR4L-4266 fino a 8 GB
- Uscita HDMI 2.0a fino a 2160p30
- Due CAN bus con modalità CAN FD
- Alimentazione singola 5 Vdc ±5%
Specifiche tecniche
| Processore | NXP i.MX8M Plus with Quad Cortex-A53 |
|---|---|
| Sicurezza & watchdog | TrustZone technology supports ARMv8 Cryptography Extensions |
| Memoria RAM | 2/4/8GB LPDDR4L-4266 |
|---|
| Storage | 1× SDIO (4-bit) compatible with SD/SDIO standard, up to version 3.0eMMC 16, 32, 64 or 128 GB (build option) |
|---|
| Uscite video | 1× MIPI-DSI 4× lanesHDMI 2.0a (2160p30) |
|---|
| Porte Ethernet | Dual GbE ports (one TSN capable) · MAC 10/100/1000× Ethernet Controller on SoC (TSN capable) |
|---|---|
| CAN bus | 2× CAN2.0B only or mixed CAN2.0B and CAN FD mode, data bit rate up to 8 Mbps |
| Interfacce seriali | 3× UART interfaces SER1 and SER 2 (CTS/RTS) / SER0 (TX/RX/CTS/RTS) |
| I/O digitale | 14× GPIO with interrupt, 1× GPIO with PWM |
| Audio | I2S audio codec (located on carrier) |
| Porte USB | CT 2× USB 3.0, 3× USB 2.0, 1× USB 2.0 OTG(opzionale)ER 1× USB 3.0, 1× USB 2.0/OTG(opzionale) |
| Standard architetturale | SMARC |
|---|---|
| Funzione della scheda | Modulo CPU |
| Espansione | 2× PCIe x1 Gen3 |
|---|
| Tensione di alimentazione | 5Vdc +/- 5% |
|---|
| Dimensioni | SMARC short size module 82 mm x 50 mm |
|---|
| Temperatura operativa | 0–60 °C-40–85 °C(opzionale) |
|---|
| Sistemi operativi | AndroidLinuxVxWorksWindows 10 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
