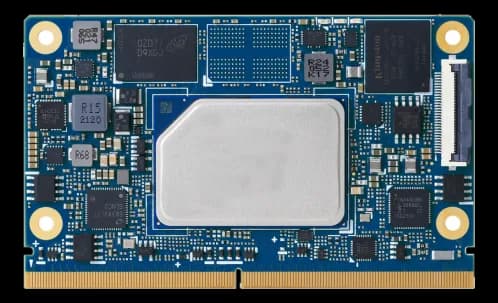

LEC-ELComputer-on-Module SMARC 2.1 short size con Intel Atom Elkhart Lake
- Produttore
- Configurazioni
- 24 configurazioni disponibili
LEC-EL è un modulo CPU conforme alla specifica SGET SMARC 2.1 (revisione 2.1.1) costruito attorno al SoC Intel Atom Elkhart Lake. Porta CPU, memoria e storage eMMC saldati sul modulo e lascia al carrier board l'I/O applicativo, incluso il codec audio HDA.
La grafica Gen11 LP gestisce tre display indipendenti a 4Kp60 e il bus CAN lavora in modo 2.0B o misto CAN FD con data bit rate fino a 8 Mbps: sono i due assi che spostano il modulo verso HMI e controllo di macchina. La LPDDR4L-4266 è saldata, quindi niente SO-DIMM e niente contatti da qualificare a vibrazione.
Disponibile con Intel Atom X6211E, X6413, X6425E, X6200FE, X6414RE o X6425RE, 2/4/8 GB di LPDDR4 e 32 o 64 GB di eMMC: dai codici LEC-EL-6211E-2G-32G-CT e LEC-EL-6413E-4G-32G-ER fino a LEC-EL-6425RE-8G-64G-CT, con suffisso CT o ER a definire il range termico.
In sintesi
- Sei SKU Intel Atom Elkhart Lake selezionabili
- In-band ECC fino a 16 GB LPDDR4
- Alimentazione 5 Vdc ±5%
- SEMA Board Controller con failsafe dual BIOS
- Modulo TPM 2.0 opzionale
Specifiche tecniche
| Generazione CPU | Elkhart Lake |
|---|---|
| Processore | Intel Atom® X6200FE(opzionale)Intel Atom® X6211E(opzionale)Intel Atom® X6413(opzionale)Intel Atom® X6414RE(opzionale)Intel Atom® X6425E(opzionale)Intel Atom® X6425RE(opzionale) |
| TPM | TPM 2.0(opzionale) |
| Memoria RAM | 2, 4, 8, 16 GB LPDDR4L-4266 (In Band ECC) |
|---|---|
| Supporto ECC | Up to 16GB LPDDR4, in-band ECC |
| RAM massima espandibile | 16 GB(opzionale) |
| Storage | 1x SDIO (4-bit) compatible with SD/SDIO standard, up to version 3.01× SATA Gen3eMMC 16, 32, 64 or 128 GB (build option) |
|---|
| Uscite video | Dual Channel LVDS 18/24 bitHDMI 2.0b 4K@60 Hz |
|---|
| Porte Ethernet | 2× 2.5GbE Ethernet |
|---|---|
| CAN bus | 2× CAN2.0B only or mixed CAN2.0B and CAN FD mode, data bit rate up to 8 Mbps |
| Interfacce seriali | 4× UART interfaces, SER1 and SER3(CTS/RTS)/SER0 SER2(TX/RX/CTS/RTS) · 2× SPI · Four I2C interfaces |
| I/O digitale | 14× GPIO with interrupt, 1× GPIO with PWM |
| Audio | HDA Audio codec (located on carrier) |
| Porte USB | USB2/ USB 3 interfaces · 2× USB 3.x/2.0 and 4× USB 2.0 |
| Standard architetturale | SMARC |
|---|---|
| Funzione della scheda | Modulo CPU |
| Espansione | 4x PCIe Gen3 |
|---|
| Tensione di alimentazione | 5Vdc +/- 5% |
|---|
| Dimensioni | SMARC short size module 82 mm x 50 mm |
|---|
| Temperatura operativa | 0–60 °C-40–85 °C(opzionale) |
|---|
| Sistemi operativi | LinuxVxWorksWindowsWindows 10 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| LEC-EL-6200FE-2G-32G-CT |
| LEC-EL-6200FE-2G-32G-ER |
| LEC-EL-6200FE-4G-64G-CT |
| LEC-EL-6200FE-4G-64G-ER |
| LEC-EL-6211E-2G-32G-CT |
| LEC-EL-6211E-2G-32G-ER |
| LEC-EL-6211E-4G-32G-CT |
| LEC-EL-6211E-4G-32G-ER |
| LEC-EL-6413E-2G-32G-CT |
| LEC-EL-6413E-2G-32G-ER |
| LEC-EL-6413E-4G-32G-CT |
| LEC-EL-6413E-4G-32G-ER |
