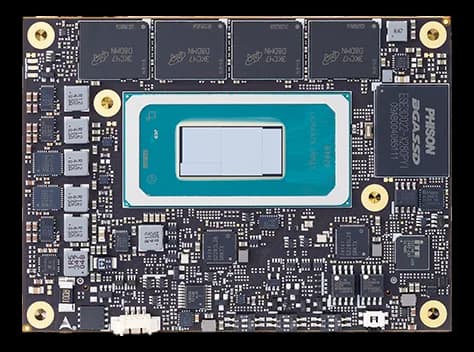

COM-HPC-MMTLModulo CPU COM-HPC Mini con processori Intel Core Ultra Serie 1
- Produttore
COM-HPC-MMTL è un modulo CPU conforme a PICMG COM-HPC Rev 1.2 mini Type, 95 × 70 mm, per progetti in cui la logica applicativa vive sul carrier e il modulo porta calcolo e I/O.
La grafica Intel Xe arriva a 8 Xe-core e gestisce quattro combinazioni display simultanee con uscita fino a 4× 4K60Hz; l'espansione conta fino a 16 linee PCIe Gen4, con SATA3.0 opzionale e due MIPI-CSI su connettore FFC onboard.
Configurazioni a catalogo: COM-HPC-mMTL-155H-64G e COM-HPC-mMTL-155H-32G con Core Ultra 7 155H, COM-HPC-mMTL-125U-64G e COM-HPC-mMTL-125U-16G con Core Ultra 5 125U, COM-HPC-mMTL-125H-16G con Core Ultra 5 125H. Per la dissipazione sono disponibili l'heatspreader HTS-mMTL-B e l'heatsink con ventola THSF-mMTL-B.
In sintesi
- Fino a 16 core CPU
- NPU integrata fino a 8,2 TOPS
- Memoria LPDDR5x fino a 7467MT/s
- 2× 2.5GbE con Intel I226
- Ingresso 8–20 V
Specifiche tecniche
| Generazione CPU | Core Ultra Serie 1 |
|---|---|
| Processore | Core Ultra 5 125H(opzionale)Core Ultra 5 125U(opzionale)Core Ultra 5 135H(opzionale)Core Ultra 5 135U(opzionale)Core Ultra 7 155H(opzionale) |
| TPM | TPM 2.0 |
| Core CPU | 16 |
| Sicurezza & watchdog | Infineon |
| Memoria RAM | Up to 64GB (4x 16GB) LPDDR5x soldered-down memory at max. 7467MT/s |
|---|---|
| RAM massima espandibile | 64 GB(opzionale) |
| Tipo RAM | LPDDR5(opzionale) |
| Storage | Up to 2× SATA3.0 (SATA 0, 1) (optional) |
|---|
| Uscite video | Up to 3x USB4, supporting DP alt mode (Default USB4 0/1)eDP and 2× DDI display interfaces |
|---|
| Porte Ethernet | 2× 2.5GbE and 1000/100/10 Mbit/s Ethernet connection |
|---|---|
| I/O digitale | 12× GPIO (GPI with interrupt) (GPIO from SoC by project basis) |
| Porte USB | Up to 3× USB4, supporting DP alt mode (Default USB4 0/1) · 3× USB3.0/2.0 and 5× USB2.04× USB2.0 (port 4,5,6,7)Up to 3× optional USB4 (replace DDI, USB3 interfaces) |
| Standard architetturale | COM-HPC Mini |
|---|---|
| Funzione della scheda | Modulo CPU |
| Formato modulo | Mini |
| Espansione | Up to 4× PCIe at lanes 4-7: x1, x2, x4 configurable4× PCIe at lanes 0-3: x1, x2, x4 configurableUp to 16× PCIe Gen4 lanesUp to 16× PCIe lanes, up to 2× SATA and up to 2× 2.5GbE Ethernet |
|---|
| Tensione di alimentazione | 8–20 V |
|---|
| Dimensioni | 95× 70 |
|---|
| Raffreddamento | Fan (ventola attiva)(opzionale) |
|---|---|
| Temperatura operativa | -40–85 °C(opzionale) |
| Sistemi operativi | LinuxVxWorksWindowsWindows 10 IoTWindows 11 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
