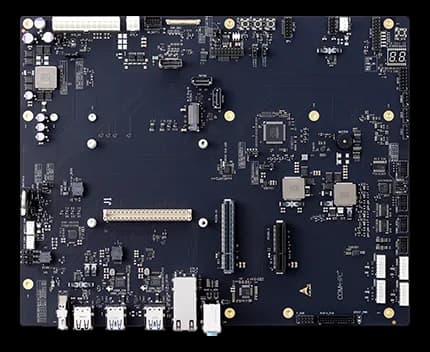

COM-HPC MINI BASECarrier board di riferimento in formato ATX per moduli COM-HPC Mini
- Produttore
COM-HPC Mini Base è la carrier board con cui valuti e porti in bring-up un modulo COM-HPC Mini prima che esista la tua scheda applicativa. Il formato ATX da 305 mm x 244 mm si monta in chassis e con alimentatori standard, senza meccanica dedicata.
Quello che la distingue sono gli strumenti di debug integrati: un IO expander onboard espone i codici POST del BIOS sul bus I2C, un socket ospita una SPI flash secondaria e i jumper agiscono sui segnali di controllo del modulo. Header per front panel, pulsanti power, reset e sleep e LED di stato completano il banco di lavoro.
Le funzioni effettivamente disponibili dipendono dal modulo COM-HPC Mini installato.
In sintesi
- Connettore COM-HPC singolo da 400 pin
- Due porte Ethernet 10GBase-T fino a 10 GbE
- Slot PCI Express x8 e x4
- Connettore M.2 M-key su PCIe lane 4-7
- Ingresso alimentazione ATX o 12V AT
Specifiche tecniche
| Storage | 1× M.2 M-key (NVMe SSD) slot2× SATA3.0 (SATA0/SATA1)(opzionale) |
|---|
| Uscite video | 1x DP, 1x eDP, 1x MIPI-CSI 4-lanes |
|---|
| Porte Ethernet | 2× ports RJ45 10GBase-T up to 10× GbE |
|---|---|
| Interfacce seriali | 2× ports 10-pin header (from module) |
| I/O digitale | 1× 12-bit header GPIO · Headers for 12x GPIO, 2x I2C, and GP\_SPI |
| Connettori | Single 400-pin (10 mm height) |
| Altri I/O | Headers for SMBus, I2C0/1, eSPI |
| Audio | 3× jacks (Mic-in/Line-in/Line-out) |
| Porte USB | 2× USB 4, 2× USB 3.x, 4× USB 2.0 |
| Formato modulo | ATX |
|---|
| Espansione | 1× PCIe x8, 1× PCIe x4, 1× PCIe x4 M.2 M-key |
|---|
| Alimentazione | ATX form factor with ATX or 12V AT power input |
|---|
| Dimensioni | 305 mm x 244 mm (ATX) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
