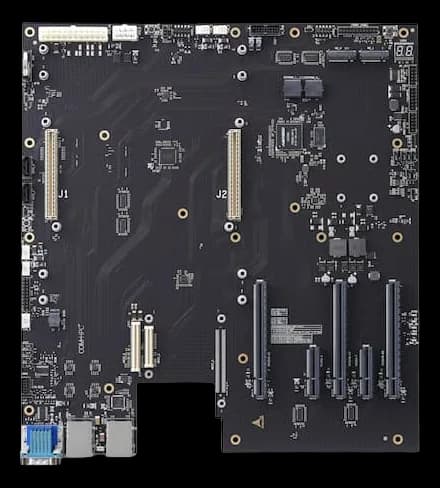

COM-HPC SERVER BASECarrier board di riferimento COM-HPC Server in formato E-ATX
- Produttore
Piattaforma di riferimento per moduli conformi a PICMG COM-HPC Revision 1.0: serve al bring-up del modulo, alla validazione del firmware e alla prototipazione del carrier applicativo prima del layout custom.
L'espansione distribuisce le lane del modulo su slot PCI Express e su due connettori M.2 M-key, mentre due connettori (B, C) sul rear I/O accettano schede Ethernet ADLINK in stile mezzanine OCP, con 4 link KR ciascuno fino a 25G per lane. Un IO expander onboard su bus I2C espone i codici POST del BIOS durante il debug.
In opzione è disponibile una adapter card 10GbE in form factor OCP.
In sintesi
- Connettori COM-HPC 2× 400 pin
- Tre slot PCI Express x16
- BMC ASPEED AST2500 per gestione out-of-band
- Socket onboard per BIOS SPI secondario
- Ingresso di alimentazione ATX o 12V AT
Specifiche tecniche
| Storage | 2× M.2 slot for NVMe SSD |
|---|
| Uscite video | 1× VGA on rear I/O for development purposes · (supported by Carrier BMC) |
|---|
| Porte Ethernet | Two connectors (B,C) on carrier at rear · 2500/1000/100/10BASE-T compatible RJ-45 on Rear I/O · max. 25G/laneOptional 10GbE adapter card in OCP form factor |
|---|---|
| Interfacce seriali | 1× DB-9 on rear I/O, 1× onboard 10-pin header |
| I/O digitale | Header for SMBus, 2× I2C, eSPI, GP_SPI, 12× GPIO, IPMB · Headers for 12× GPIO, SMB, 2× I2C, GP\_SPI and IPMB |
| Porte USB | 2× USB 2.0 header (USB 4-5, 6-7) for front panel usage1× USB 3.0 header (USBSS_2 by CPU, USBSS_3 by hub) for front panel usage4× USB 3.0/2.0 |
| Standard architetturale | COM-HPC Server |
|---|---|
| Funzione della scheda | Carrier |
| Formato modulo | E-ATX |
| Espansione | 2× PCI Express x4 M.2 M-key connector (PCIe lane 8-11, 12-15) |
|---|
| Tensione di alimentazione | Extended ATX form factor with ATX or 12V AT power input |
|---|
| Dimensioni | 305 mm x 330 mm (Extended-ATX) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
