IMB-M47Motherboard ATX industriale Q670 con DDR5 ECC e PCIe Gen 5
- Produttore
- Configurazioni
- 1 configurazioni disponibili

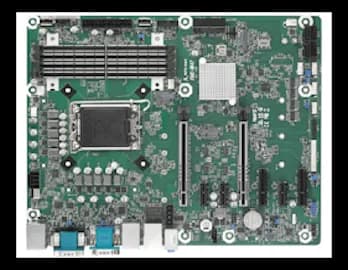

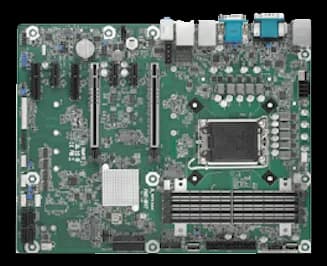

IMB-M47 è una scheda madre industriale in formato ATX, pensata per i PC di fabbrica che vengono integrati in chassis standard e restano in servizio per anni. Il socket accoglie processori Intel Core i9, i7, i5 e i3 di 12ª, 13ª e 14ª generazione.
Il chipset Q670 abilita memoria DDR5 con correzione d'errore e la piattaforma espone PCIe Gen 5, la banda che serve agli acceleratori e alle schede di acquisizione più recenti. Sul fronte continuità la scheda dichiara RAID 0 sui dischi e la temperatura operativa da 0 a 50 °C; i sistemi operativi supportati sono Linux e Windows.
In sintesi
- Formato ATX con chipset Intel Q670
- Memoria DDR5 ECC fino a 128 GB
- TPM 2.0 e watchdog integrati
- Supporta CPU con TDP fino a 125 W
- Stoccaggio da -40 a 85 °C
Specifiche tecniche
| Chipset | Q670 |
|---|---|
| Classe CPU | Intel Core i3/i5/i7/i9 |
| TPM | TPM 2.0 |
| BIOS | AMI® UEFI BIOS, 256 Mb SPI Flash Memory |
| Generazione CPU | 12ª gen (Alder Lake)13ª gen (Raptor Lake)14ª gen (Raptor Lake-R) |
| Watchdog | Sì |
| TDP CPU | 125 W |
| Tipo RAM | DDR5 |
|---|---|
| Supporto ECC | No |
| RAM massima espandibile | 128 GB |
| Memoria RAM | Share memory allows you to configure the size of memory that is allocated to the integrated graphics processor when the system boots up. Configuration options: [Auto] [32 M] [64 M] [128M] [256M] [512 4x 288-pin DDR5 NON ECC socket, dual-channel DDR5 4400 MHz, up to 128 GB (based on CPU)4x DDR5 UDIMMs 4400MHz, up to 128GB, non-ECC |
| Storage | 8x SATA 6.0 Gb/s connectors, Intel® software RAID 0/1/5/10 support8x SATA 6Gb/s ports |
|---|
| Uscite video | 1x HDMI 2.0b connector (rear) resolution up to 4096 x 2160 at 30 Hz1x VGA connector (rear), resolution up to 1920 x 1200 at 60 Hz1x DP 1.4++ connector (rear), resolution up to 4096 x 2160 at 60 Hz(DisplayPort) |
|---|
| Porte USB | 1x USB 3.2 Gen2 type C connector (rear)1x USB 3.2 Gen2x2 (Type C, rear I/O)2x USB 2.0 vertical connectors2x USB 2.0 via pin headers2x USB 3.1 via pin headers2x vertical USB 2.0 type A ports for internal dongles5x USB 3.2 Gen2 connectors (rear)Use this option to control USB power.(opzionale) |
|---|---|
| Audio | 1x Line-in, and1x Line-out connectors (rear)1x Mic-inRealtek ALC897Realtek® ALC897 |
| I/O digitale | 8x GPI, 8x GPO (shared with LPT header)(GPIO · pin-header · in)8x GPI, 8x GPO (shared with LPT header)(GPIO · pin-header · out) |
| Porte Ethernet | Intel® I226-LM via RJ45 connector, with 10/100/1000/2500 Mbps, vPro supportIntel® I226-V via RJ45 connector, with 10/100/1000/2500 Mbps |
| Interfacce seriali | 2x RS-232/422/485 (rear I/O)4x RS-232 (pin header) |
| Formato modulo | ATX |
|---|
| Espansione | 1x PCIe x16 Gen5, 1x PCIe x8 Gen5, 2x PCIe x4 Gen4, 3x PCIe x1 Gen32x PCIe x4 Gen43x PCIe x1 Gen3 |
|---|
| Temperatura di storage | -40–85 °C |
|---|---|
| Temperatura operativa | 0–50 °C |
| Certificazioni | CEFCC |
|---|
| Sistemi operativi | LinuxWindows |
|---|
| Porte Ethernet | 1 GbE2.5 GbE |
|---|---|
| RAID | RAID 0 |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Sistemi compatibili
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| IMB-M47-R680E |
