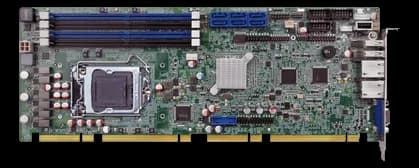

PCIE-Q370Scheda CPU PICMG 1.3 con socket LGA1151 e chipset Intel Q370
- Produttore
- Configurazioni
- 1 configurazioni disponibili
La scheda accetta processori Intel Core i9/i7/i5/i3, Pentium e Celeron di 8ª e 9ª generazione; la memoria lavora su quattro DIMM dual-channel a 2666 MHz.
Verso il backplane il golden finger porta uno slot PCIe x16, quattro PCIe x1 e quattro slot PCI. La rete abbina il PHY Intel I219LM a un controller I211-AT; le uscite video comprendono HDMI e una DisplayPort interna, con audio a 7.1 canali supportato tramite kit dedicato.
La scheda misura 338 × 126 mm e opera da -20 a 60 °C, con conformità CE e FCC.
In sintesi
- Sei porte SATA con RAID
- Slot M.2 per storage
- Header TPM dedicato
Specifiche tecniche
| Socket CPU | LGA1151 |
|---|---|
| Chipset | Q370 |
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9 |
| TPM | Header (predisposizione) |
| BIOS | AMI UEFI BIOS |
| Generazione CPU | 9ª gen (Coffee Lake-R)8ª gen (Coffee Lake) |
| Processore | LGA1151 socket supports 8th/9th generation Intel® Core™ i9/i7/i5/i3, Pentium® or Celeron® processor |
| Watchdog | Sì(sec · 1-255) |
| RAM massima espandibile | 64 GB |
|---|---|
| Tipo RAM | DDR4 |
| Memoria RAM | 64GB GB |
| Storage | 6 x SATA :6Gb/s (RAID 0/1/5/10 supported) |
|---|
| Uscite video | 1 x Display Port :up to 4096x2304@60Hz,Internal1 x VGA (up to 1920 x 1080@60Hz)PCIE-Q370-HDMI-R12** ● Support M.2 M key for storage (PCIe x4)Support VGA/HDMI and internal DP display(DisplayPort) |
|---|
| Porte USB | 1 x USB 2.0 (Type-A 180°)2 x USB 3.2 Gen 1 (5Gb/s) (Rear IO Type-A)2 x USB 3.2 Gen 1 (5Gb/s) (2x10 pin)2 x External USB 3.2 Gen1x11 x External USB 2.0 :5Gb/s(Rear I/O type A)6 x Internal USB 2.0 :2x4 pin, p=2.541 x Internal USB 3.2 Gen1x1 :2x10 pin,5Gbs |
|---|---|
| Audio | 1 x Front panel (Power LED, HDD LED, Speaker, Power Button, Reset Button) |
| Interfacce seriali | 3 x Internal RS-232 :2x5 pin, P=2.541 x Internal RS-422/485 :1x4 pin, p=2.0 |
| Espansione | 1 x M.2 M key (2280, PCIe Gen3 x4)4 x PCI Slot :PCI signal via golden finger4 x PCIe x1 :signal via golden finger1 x PCIe x16 & 4 x PCIe x1 signal via golden finger1 x M.2(NGFF) :2280,Gen 3 PCLe X 4 |
|---|
| Peso | 0.5 kg1 kg(net) |
|---|
| Temperatura operativa | -20–60 °C |
|---|
| Certificazioni | FCCCE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Sistemi compatibili
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| PCIE-Q370-R12 |
