NuPRO-E47SHB PICMG 1.3 con Q670E, DDR5 ECC e quattro porte seriali
- Produttore

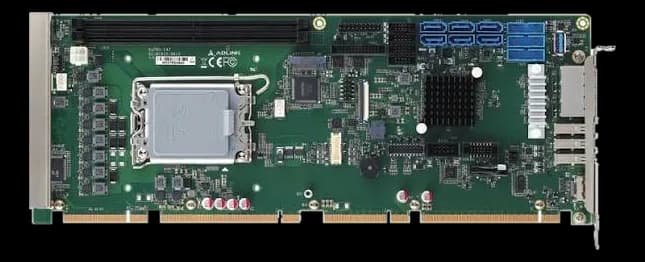

NuPRO-E47 è una single board computer PICMG 1.3 in formato SHB: si innesta su un backplane e porta il calcolo dentro sistemi rack già esistenti, lasciando al loro posto le schede di espansione installate. Il circuito misura 338 × 126 mm.
Il chipset Q670E accoglie processori Intel Core i9, i7, i5, i3, Pentium e Celeron di 12ª e 13ª generazione, da 2 a 16 core, con frequenze da 2,4 a 5 GHz e TDP da 35 a 65 W. La memoria DDR5 lavora con correzione d'errore e quattro porte seriali restano disponibili per la strumentazione di campo.
In sintesi
- Formato SHB PICMG 1.3
- Memoria DDR5 ECC fino a 64 GB
- Watchdog hardware integrato
- Certificazioni CE e FCC
Specifiche tecniche
| Chipset | Q670E |
|---|---|
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9 |
| TPM | TPM 2.0(Infineon TPM)TPM 2.0(SLB 9670XQ2) |
| Generazione CPU | 12ª gen (Alder Lake)13ª gen (Raptor Lake)14ª gen (Raptor Lake-R) |
| Watchdog | Sì |
| Frequenza CPU | 2.4–5 GHz |
| TDP CPU | 35–65 W |
| Core CPU | 2–16 |
| RAM massima espandibile | 64 GB |
|---|---|
| Tipo RAM | DDR5 |
| Supporto ECC | No |
| Memoria RAM | Memory Configuration Parameters |
| Storage | 6x SATA 3.0 onboard with RAID support |
|---|
| Uscite video | 1x HDMI on rear I/O, resolution up to 4096 x 2160 @ 60Hz1x VGA on rear I/O, resolution up to 1920 x1x VGA via onboard pin header, resolution up to 1920 x 1200 @ 60Hzup to 1920 x 1200@60Hz(DVI) |
|---|
| Porte USB | 1x USB 3.2 Gen1 x1 vertical type A port3x USB 3.2 Gen2 x1 ports (10Gbps) on rear I/O4x USB 2.0 to backplane10x USB 3.x (3x USB 3.2 Gen2 x1 ports on rear I/O & |
|---|---|
| Audio | Realtek® ALC262 support by DB-Audio2 daughter board |
| I/O digitale | 1x box header for 8-bit in and 8-bit out(pin-header · bidir) |
| Porte Ethernet | 2x PCIe x1 bus |
| Interfacce seriali | 4x COM ports (including2x RS-232 via onboard 2.0 pitch box header2x RS-232/422/485 with auto flow control via onboard 2.0 pitch box header |
| Espansione | 1x PCIe x16 with Intel® PCIe slot bifurcation support and can be configured to: 1x PCIe x16 or 2x PCIe x8 to backplane (based on backplane)1x PCIe x4 to backplane4x PCI to backplane |
|---|
| Dimensioni | 338 × 126 mm |
|---|
| Temperatura di storage | -40–80 °C |
|---|
| Certificazioni | CEFCC |
|---|
| Sistemi operativi | LinuxWindowsWindows 10 IoTWindows 11 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
