Motherboard Industriali Desktop – μATX

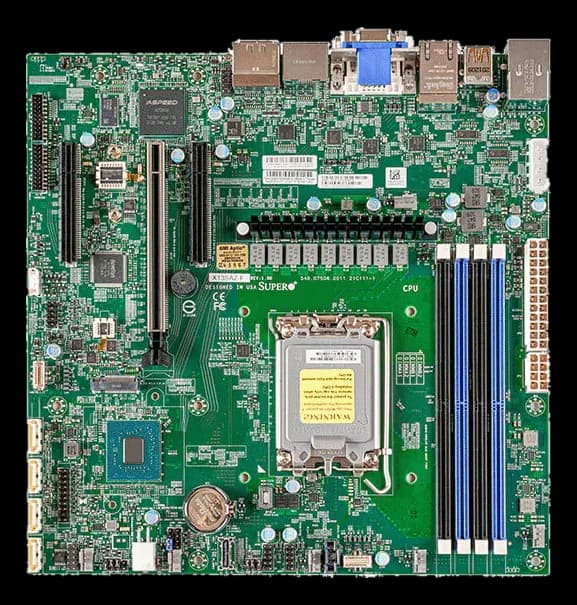

MBD-X13SAZ-FMotherboard industriale microATX con chipset Intel R680E e socket LGA1700
- Produttore
- Configurazioni
- 2 configurazioni disponibili
MBD-X13SAZ-F è una motherboard industriale microATX: accetta processori Intel Core i9/i7/i5/i3 di 12ª generazione (Alder Lake), 13ª generazione (Raptor Lake) e 14ª generazione (Raptor Lake-R), con TDP fino a 125 W. La memoria DDR5 arriva a 128 GB, con correzione d’errore.
L'espansione offre slot PCIe x16, PCIe x8 e PCIe x4. Le uscite video comprendono VGA, HDMI e DVI. Lo storage copre M.2 NVMe e SATA. L'esercizio è dichiarato fra 0 e 60 °C.
In sintesi
- Classe CPU: Intel Core i3/i5/i7/i9
- Generazione CPU: 14ª gen (Raptor Lake-R)
- Processore: Single L0 (LGA-1700); Intel® Core™ 3/5/7 (Series 2) and 14th/13th/12th Gen Core i3/i5/i7/i9 Processors
- TDP CPU: 125 W
- TPM: TPM 2.0
Specifiche tecniche
| Chipset | R680E |
|---|---|
| Classe CPU | Intel Core i3/i5/i7/i9 |
| BIOS | AMI UEFI · SMBIOS 3.0 or later; UEFI 2.7; PCI FW 3.0; ACPI 6.1; RTC (Real Time Clock) Wakeup |
| Generazione CPU | 14ª gen (Raptor Lake-R)12ª gen (Alder Lake)13ª gen (Raptor Lake) |
| Processore | Single L0 (LGA-1700); Intel® Core™ 3/5/7 (Series 2) and 14th/13th/12th Gen Core i3/i5/i7/i9 Processors |
| TDP CPU | 125 W |
| TPM | TPM 2.0 |
| Core CPU | 24–24 |
| N° socket CPU | 1–1 |
| Thread CPU | 24–24 |
| Socket CPU | LGA1700 |
| Tipo RAM | DDR5 |
|---|---|
| Supporto ECC | sì |
| RAM massima espandibile | 128–128 GB |
| Memoria RAM | Slot Count: 4 DIMM Slots; Max Memory (2DPC): Up to 128GB 4400MT/s ECC/non-ECC DDR5 UDIMM · 1.1V · Corrects single-bit errors; Detects double-bit errors (using ECC memory) |
| Storage | 4 SATA (6Gbps) via Intel R680E; RAID 0/1/5/10 support · 1 M.2 PCIe 4.0 x4 slot (M-key 2280/22110) |
|---|
| Uscite video | 1 VGA port(s); 1 DVI - D port(s); 2 Display Port port(s); 1 port(s) supporting 4K@60Hz as specified in HDMI® 2.0b |
|---|
| Porte USB | 4 USB 2.0 port(s) (header); 4 USB 3.2 Gen2 Type-A port(s) (Rear); 2 USB 3.2 Gen2 port(s) (Header); 2 USB 3.2 Gen1 port(s) (Header) |
|---|---|
| Audio | Rear Audio; ALC 888S HD Audio |
| Porte Ethernet | Dual LAN with Intel® Ethernet i225LM |
| Interfacce seriali | 2 COM port(s) (header) |
| Altri I/O | 6x 4-pin fan headers (up to 6 fans) |
| Formato modulo | microATX |
|---|
| Espansione | 1 PCIe 5.0 x16 slot; 2 PCIe 4.0 x4 (in x8) slots |
|---|
| Alimentazione | ACPI Power Management; ATX Power connector; +12V DC Power Input |
|---|
| Dimensioni | 243.8 × 243.8 |
|---|---|
| Altre caratteristiche | SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA) New!; Plug-ins for 3rd Party Software; IPMI Utilities · Wake-on-LAN; Watchdog; KVM with dedicated LAN · Cryptographically Signed Firmware; Secure Boot; Secure Firmware Updates; System Lockdown; Supports pluggable modules, header-only on motherboard · +1.35V,+1.5V,+1.8V,+12V,+3.3V,+5V,+5V standby,1.05 (PCH),6 fans with tachometer status monitoring,BMC/IPMI Heartbeat LED,Chipset voltage,CPU temperature,Dual cooling zones,Memory temperature,UID,VBAT · Power LED · 12V DC or ATX Power Source; ACPI power management; ATX power connector; Chassis intrusion detection; M.2 NGFF connector; RoHS |
| Temperatura di storage | -40–85 °C |
|---|---|
| Temperatura operativa | 0~60 |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| MBD-X13SAZ-F-B |
| MBD-X13SAZ-F-O |
