Motherboard Industriali Desktop – μATX

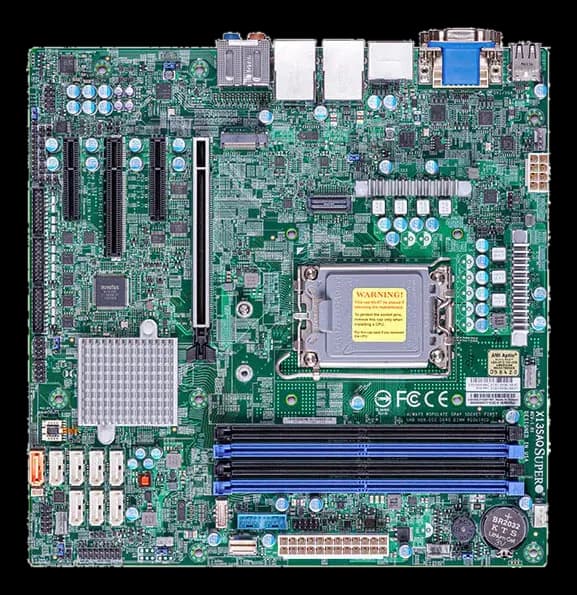

MBD-X13SAQMotherboard microATX industriale con socket LGA1700 e memoria DDR5
- Produttore
- Configurazioni
- 2 configurazioni disponibili
La scheda supporta processori Intel Core i3/i5/i7/i9 di 12ª, 13ª e 14ª generazione e i Core 3/5/7 Series 2, con un massimo di 24 core e TDP fino a 125 W; la memoria lavora su quattro slot DIMM a 4400 MHz.
L'espansione offre uno slot PCIe 5.0 x16 affiancato da slot PCIe 4.0 e 3.0, un connettore SlimSAS PCIe 4.0 x4 e uno slot M.2 PCIe 4.0 x4 per unità NVMe. La rete è affidata a due porte LAN 2.5 Gigabit con controller Intel i225LM, mentre la sezione video pilota quattro display indipendenti su VGA, DisplayPort, HDMI e DVI-D.
In sintesi
- TPM 2.0 onboard
- Watchdog di sistema integrato
- Otto porte SATA 6 Gbps
- Rilevamento intrusione chassis
Specifiche tecniche
| Chipset | Q670E |
|---|---|
| Classe CPU | Intel Core i3/i5/i7/i9 |
| BIOS | AMI UEFI |
| Generazione CPU | 12ª gen (Alder Lake)13ª gen (Raptor Lake)14ª gen (Raptor Lake-R) |
| TDP CPU | Up to 125W TDP (**bios v5.x or above) W |
| TPM | TPM 2.0 |
| Tipo RAM | DDR5 |
|---|---|
| RAM massima espandibile | 128 GB |
| Memoria RAM | Up to 128GB Unbuffered non-ECC UDIMM, DDR5-4400MHz, in 4 DIMM slots |
| Storage | 8 SATA (6Gbps) via Intel Q670EM.2 NGFF connector |
|---|
| Uscite video | 1 HDMI 2.0b port(s)1 DVI - D port(s)1 VGA port(s) 1 HDMI 2.0b port(s) 1 DVI - D port(s) 1 Display Port port(s)1 VGA port(s)4 Independent Displays (1 VGA port, 1 DP 1.4a port, 1 HDMI 2.0b port, 1 DVI - D port)(DisplayPort) |
|---|
| Porte USB | 2 USB 3.2 Gen2 Type-A port(s) (Rear)Dual USB3.1 Type A Cable with Bracket2 USB 3.2 Gen2x2 Type-C port(s) (Rear)2 USB 2 port(s) (Header)2 USB 3.2 Gen1 port(s) (Header)2 USB 3.2 Gen2 port(s) (Header)2 USB 2 Type-A port(s) (Rear) |
|---|---|
| Porte Ethernet | Dual LAN with Intel® Ethernet i225LM |
| Formato modulo | microATX |
|---|
| Dimensioni | 243.8 × 243.8 mm |
|---|
| Porte Ethernet | 2.5 GbE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| MBD-X13SAQ-B |
| MBD-X13SAQ-O |
