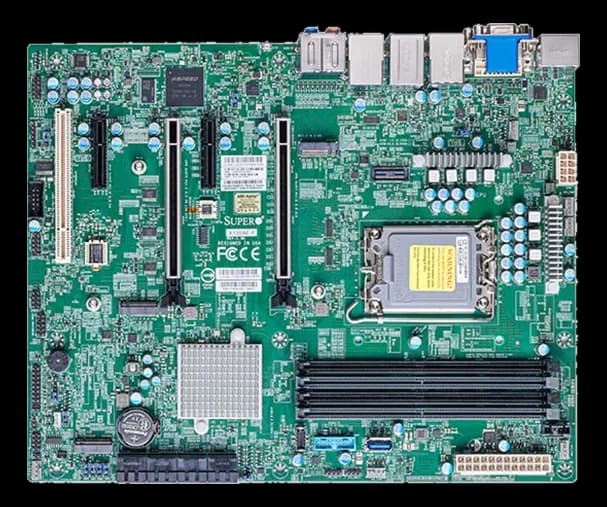

MBD-X13SAE-FMotherboard ATX W680 con DDR5 ECC fino a 192 GB
- Produttore
- Configurazioni
- 2 configurazioni disponibili
MBD-X13SAE-F è una scheda madre in formato ATX per workstation: il chipset Intel W680 unisce il socket dei processori desktop alla memoria con correzione d'errore, combinazione che serve a chi elabora dati tecnici e non può permettersi errori silenziosi.
Il socket LGA1700 accoglie processori Intel Core i9, i7, i5 e i3 con TDP fino a 150 W, mentre la memoria DDR5 ECC arriva a 192 GB. Una porta seriale resta disponibile per la strumentazione o per la console di servizio.
Le configurazioni della famiglia coprono processori Intel di 12ª, 13ª e 14ª generazione.
In sintesi
- Chipset Intel W680 in formato ATX
- Memoria DDR5 ECC fino a 192 GB
- Socket LGA1700 per Intel Core
- Supporta CPU con TDP fino a 150 W
Specifiche tecniche
| BIOS | ACPI 6.0 Plug and Play (PnP) SMBIOS 3.0 or later BIOS rescue hot keys Riser card auto-detection support |
|---|---|
| Generazione CPU | 12ª gen (Alder Lake)13ª gen (Raptor Lake)14ª gen (Raptor Lake-R) |
| TDP CPU | up to 150W W |
| TPM | TPM 2.0(header) |
| Classe CPU | Intel Core i3/i5/i7/i9 |
| Chipset | W680 |
| Socket CPU | LGA1700 |
| Tipo RAM | DDR5 |
|---|---|
| Supporto ECC | Sì |
| RAM massima espandibile | 192 GB |
| Storage | Eight SATA 3.0 ports at 6Gb/s (support RAID 0, 1, 5, and 10 with up to six SATA 3.0 storage devices) |
|---|
| Uscite video | 1 Display Port port(s) 1 DVI - D port(s) 1 HDMI 2.0b port(s) 1 VGA port(s)One HDMI 2.0b connection on the rear I/O panelOne DisplayPort 1.4a connection on the rear I/O panel |
|---|
| Porte USB | Two USB 2.0 ports on the rear I/O panel (USB0/1, Type-A)One USB 3.2 Gen. 2x2 port on the rear I/O panel (USB10, 20Gb, Type-C)Three USB 3.2 Gen. 2 ports on the rear I/O panel (USB7/8/9, 10Gb, Type-A)One front accessible USB 2.0 header with two USB connections (USB2/3)Back Panel USB 3.2 Gen. 2x2 Ports (20Gb, Type-C) |
|---|---|
| Audio | ALC 888S HD Audio |
| Porte Ethernet | 1 RJ45 1 GbE Dedicated IPMI LAN port(s) 1 RJ45 1 GbE LAN port(s) 1 RJ45 2.5 GbE LAN port(s)RJ45 1GbE LAN Port |
| Interfacce seriali | One front accessible serial port header (COM1) |
| Formato modulo | ATX |
|---|
| Espansione | One PCI slot (PCI SLOT1) |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Sistemi compatibili
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| MBD-X13SAE-F-B |
| MBD-X13SAE-F-O |
