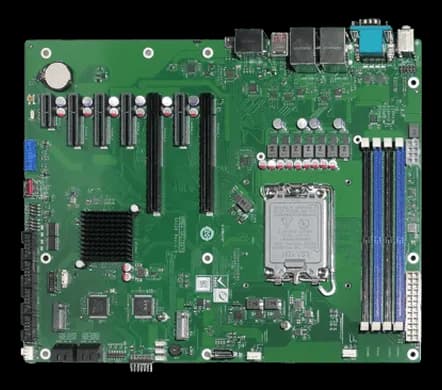

Scheda madre IEI IMB-ARL-H810-R10 vista dall'alto con socket CPU, slot RAM, slot di espansione e connettori posteriori

IMB-ARL-H810-R10Motherboard industriale microATX per Intel Core Ultra Serie 2, socket LGA1851

Produttore

IMB-ARL-H810-R10 è la motherboard industriale IEI in formato microATX 244 × 244 mm con AMI UEFI BIOS, destinata a postazioni di controllo, banchi di collaudo e sistemi desktop industriali alloggiati in chassis standard.

La grafica integrata adotta la nuova architettura Intel Xe con SRIOV e Genlock, quindi la catena video si governa a livello di piattaforma, non solo di sistema operativo.

L'alimentazione accetta unità ATX/AT con supporto delle modalità AT e ATX ed è conforme ErP/EuP; il watchdog programmabile da 1 a 255 secondi esegue il reset del sistema e l'header TPM supporta Intel PTT.

In sintesi

CPU supportate fino a 65 W TDP
DDR5 dual-channel fino a 96 GB
Triple independent display con DP, HDMI e iDPM
Due RJ45 Intel I219-LM e I226-V
Slot PCIe x16 con segnale Gen5

Richiedi informazioni Specifiche complete ↓

Specifiche tecniche

BIOS	AMI UEFI BIOS
Generazione CPU	Core Ultra Serie 2
TDP CPU	65 W
TPM	Header (predisposizione)
Watchdog	Software Programmable support 1~255 sec. System reset
Grafica	New Intel® Xe Graphics architecture with SRIOV, Genlock

Tipo RAM	DDR5
RAM massima espandibile	96 GB
Memoria RAM	2× DIMM DDR5 288-pin 5600 MT/s

Storage	4× SATA : 6Gb/s

Uscite video	Triple independent display · 1× iDPM : only for IEI module

Porte USB	2× External USB 3.2 Gen1x1 : Type-A (5Gb/s)4× Internal USB 2.0 : 2xr pin, P=2.54
Audio	2× Audio Jack (Line-out, Mic-in) on rear IO
I/O digitale	1× DIO : 12-bit digital I/O (2x7 pin)
Porte Ethernet	LAN1: Intel® I219-LM controllerLAN2: Intel® I226V 2.5GbE controllerTwo RJ45 network ports are provided via Intel® I219-LM and I226-V network controller to achieve up to 2.5GbE network transmission rate
Interfacce seriali	2× External RS-232/422/485 : RS-485 support AFC4× Internal RS-232 : 2x5 pin, P=2.54
Altri I/O	2× LAN LED (1x2 pin)
