Motherboard Industriali Server

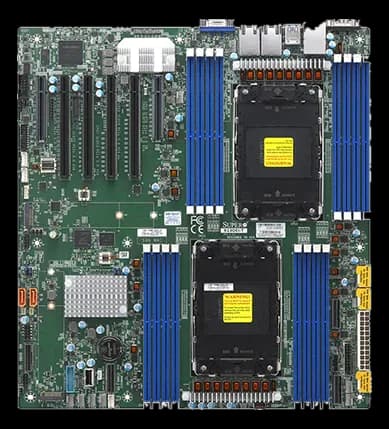

MBD-X13DEI-TMotherboard ATX a doppio socket LGA4677 per Intel Xeon
- Produttore
- Configurazioni
- 2 configurazioni disponibili
MBD-X13DEI-T è una scheda madre server in formato ATX con due socket LGA4677: i processori Intel Xeon lavorano in parallelo sulla stessa scheda, con le linee di memoria e di I/O ripartite fra i due zoccoli.
Il chipset Intel C741 gestisce memoria DDR5 con correzione d'errore e la piattaforma accetta processori con TDP fino a 350 W, valore che condiziona la scelta del dissipatore e del flusso d'aria nel telaio. La grafica e la porta VGA passano dal BMC ASPEED AST2600, lo stesso controller che espone la gestione remota; una porta seriale resta disponibile per la console di servizio.
In sintesi
- Doppio socket LGA4677 per Intel Xeon
- Memoria DDR5 con correzione d'errore
- Supporta CPU con TDP fino a 350 W
- Gestione remota via BMC ASPEED
Specifiche tecniche
| BIOS | AMI 32MB UEFIPlug and Play (PnP) PCI FW 3.2 ACPI 6.4 UEFI 2.8A SMBIOS 2.8/3.5AMIBIOS™AMI SPI BIOS; EFI GUI, SPI dual/quad speed control, riser card auto detection support, Real Time Clock (RTC) wakeup, IPMIView, SMCIPMITOOL, IPMI CFG, Redundant power supply unit detection, SPM, and SU(UEFI) |
|---|---|
| Generazione CPU | 5ª gen Scalable (Emerald Rapids)4ª/5ª gen Intel Xeon Scalable4ª gen Scalable (Sapphire Rapids) |
| TDP CPU | 350 W |
| TPM | Header (predisposizione) |
| Core CPU | 60 |
| N° socket CPU | 2 |
| Classe CPU | Intel Xeon |
| Chipset | C741 |
| Grafica | Graphics controller and VGA support via ASPEED AST2600 BMC |
| Socket CPU | LGA4677 |
| Tipo RAM | DDR5 |
|---|---|
| Supporto ECC | Sì |
| Memoria RAM | DDR5 (5600/4800 MT/s max.) |
| Storage | • One SlimSAS x8 connector (JS1 for SATA0 - 7) with support of eight Intel PCH SATA 3.0 connections (RAID 0, 1, 5, and 1ACPI power management Chassis intrusion detection Control of power-on for recovery from AC power loss M.2 NGFF connector Node manager supporPCIe 4.0 x2 M.2 NVMe SSDs in the 2280 and 22110 form factorsvia SlimSAS 2 SATA (6Gbps) via Intel® C741 |
|---|
| Porte USB | Back Panel USB 3.0 Ports (5 Gbps, Type-A)Internal USB 2.0 Vertical Type-A Connector2 USB 2 port(s) (Header) 2 USB 3 port(s) (Header) 4 USB 3 port(s) (Rear) 1 USB 2 Type-A port(s) |
|---|---|
| Porte Ethernet | Dual LAN with Broadcom BCM57416 10GBase-TTwo 10G BaseT Ethernet LAN ports supported by Broadcom 57416 on LAN Controller1 RJ45 1 GbE Dedicated IPMI LAN port(s) |
| Interfacce seriali | One serial port on the rear I/O panel (COM1) |
| Formato modulo | E-ATX |
|---|
| Espansione | Two PCIe 4.0 x2 NVMe M.2 slots (with support of M-Key 2280 and 22110)Two PCIe 5.0 x8 slots (SLOT1 supported by CPU1, SLOT6 supported by CPU2)(PCIe-x8)Four PCIe 5.0 x16 slots (SLOT2/SLOT3 supported by CPU1, SLOT4/SLOT5 supported by CPU2)(PCIe-x16) |
|---|
| Ingresso AC/DC | DC |
|---|---|
| Alimentazione | DC V |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| MBD-X13DEI-T-B |
| MBD-X13DEI-T-O |
