Motherboard Industriali Server

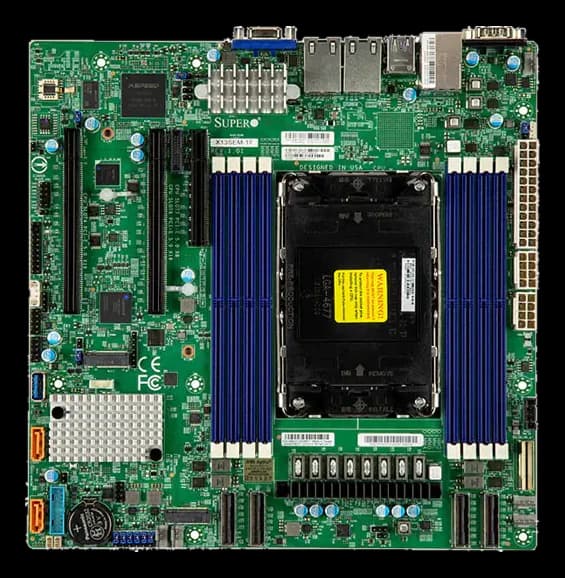

MBD-X13SEM-TFScheda madre server con chipset Intel C741 e socket LGA4677
- Produttore
- Configurazioni
- 2 configurazioni disponibili
MBD-X13SEM-TF è una scheda madre server in formato microATX: accetta processori Intel Xeon di 4ª generazione Scalable (Sapphire Rapids) e 5ª generazione Scalable (Emerald Rapids), con TDP fino a 350 W. La memoria DDR5 arriva a 2 TB, con correzione d’errore.
L'espansione offre slot PCIe x16 e PCIe x8. La rete combina porte 10 Gigabit e Gigabit. Le uscite video comprendono VGA. Lo storage copre M.2 NVMe e SATA. L'esercizio è dichiarato fra -5 e 55 °C.
In sintesi
- Generazione CPU: 5ª gen Scalable (Emerald Rapids)
- Processore: Single Socket E (LGA-4677); 5th Gen Intel® Xeon® / 4th Gen Intel® Xeon® Scalable processors; *BIOS 2.1 or above is required to support 5th Gen Intel® Xeon® Scalable processors
- TDP CPU: 350 W
- TPM: TPM 2.0
- Core CPU: 64–64
Specifiche tecniche
| BIOS | AMI UEFI · ACPI 6.4; SMBIOS 3.5; UEFI 2.8 or above |
|---|---|
| Generazione CPU | 5ª gen Scalable (Emerald Rapids)4ª gen Scalable (Sapphire Rapids) |
| Processore | Single Socket E (LGA-4677); 5th Gen Intel® Xeon® / 4th Gen Intel® Xeon® Scalable processors; *BIOS 2.1 or above is required to support 5th Gen Intel® Xeon® Scalable processors |
| TDP CPU | 350 W |
| TPM | TPM 2.0 |
| Core CPU | 64–64 |
| N° socket CPU | 1–1 |
| Classe CPU | Intel Xeon |
| Chipset | C741 |
| Socket CPU | LGA4677 |
| Tipo RAM | DDR5 |
|---|---|
| Supporto ECC | sì |
| RAM massima espandibile | 2048–2048 GB |
| Memoria RAM | Slot Count: 8 DIMM Slots/8 Channels; Max Memory (1DPC): Up to 768GB 4800MT/s ECC DDR5 RDIMM; Max Memory (1DPC): Up to 2TB 4800MT/s ECC DDR5 3DS RDIMM · RDIMM:16GB, 24GB, 32GB, 48GB, 64GB, 96GB; 3DS RDIMM:128GB, 256GB · 1.1V · Corrects single-bit errors; Detects double-bit errors (using ECC memory) |
| Storage | 10 SATA (6Gbps) via Intel® C741; RAID 0/1/5/10 support · 2 M.2 PCIe 4.0 x2 slots (M-key 2280/22110) |
|---|
| Uscite video | 1 Aspeed AST2600 BMC port(s); 1 VGA D-Sub Connector port(s) |
|---|
| Altri I/O | 2 SATA DOM (Disk on Module) port(s) with power connector support · 5x 4-pin fan headers (up to 5 fans); 5 fans with tachometer status monitoring; Fan speed control; Overheat LED indication |
|---|---|
| Porte USB | 2 USB 2.0 port(s) (rear); 4 USB 2.0 port(s) (header); 2 USB 3.2 Gen1 port(s) (Header); 2 USB 3.2 Gen1 port(s) (Rear); 1 USB 3.2 Gen1 Type-A port(s) |
| Porte Ethernet | Dual LAN with 10GBase-T with Intel® X550 · 2 RJ45 10 GbE LAN port(s); 1 RJ45 1 GbE Dedicated IPMI LAN port(s) |
| Interfacce seriali | 1 COM port(s) (rear) |
| Formato modulo | microATX |
|---|
| Espansione | 2 PCIe 5.0 x16 slots; 1 PCIe 5.0 x8 slot; 4 PCIe 5.0 x8 via MCIO Connector slots |
|---|
| Dimensioni | 243.8 × 243.8 |
|---|---|
| Altre caratteristiche | ASPEED AST2600 BMC · SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Power Manager (SPM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA) New!; Plug-ins for 3rd Party Software; IPMI Utilities · +12V,+3.3V,+5V,+5V standby,5 -fan status,Chassis intrusion header,Chipset voltage,Monitors CPU voltages,Supports system management utility,System level control,VBAT · CPU/system overheat LED; UID/remote UID LED · ACPI power management; Chassis intrusion detection; Control of power-on for recovery from AC power loss; M.2 NGFF connector; Node manager support; UID; WOL |
| Temperatura di storage | -30–60 °C |
|---|---|
| Temperatura operativa | −5~55 |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| MBD-X13SEM-TF-B |
| MBD-X13SEM-TF-O |
