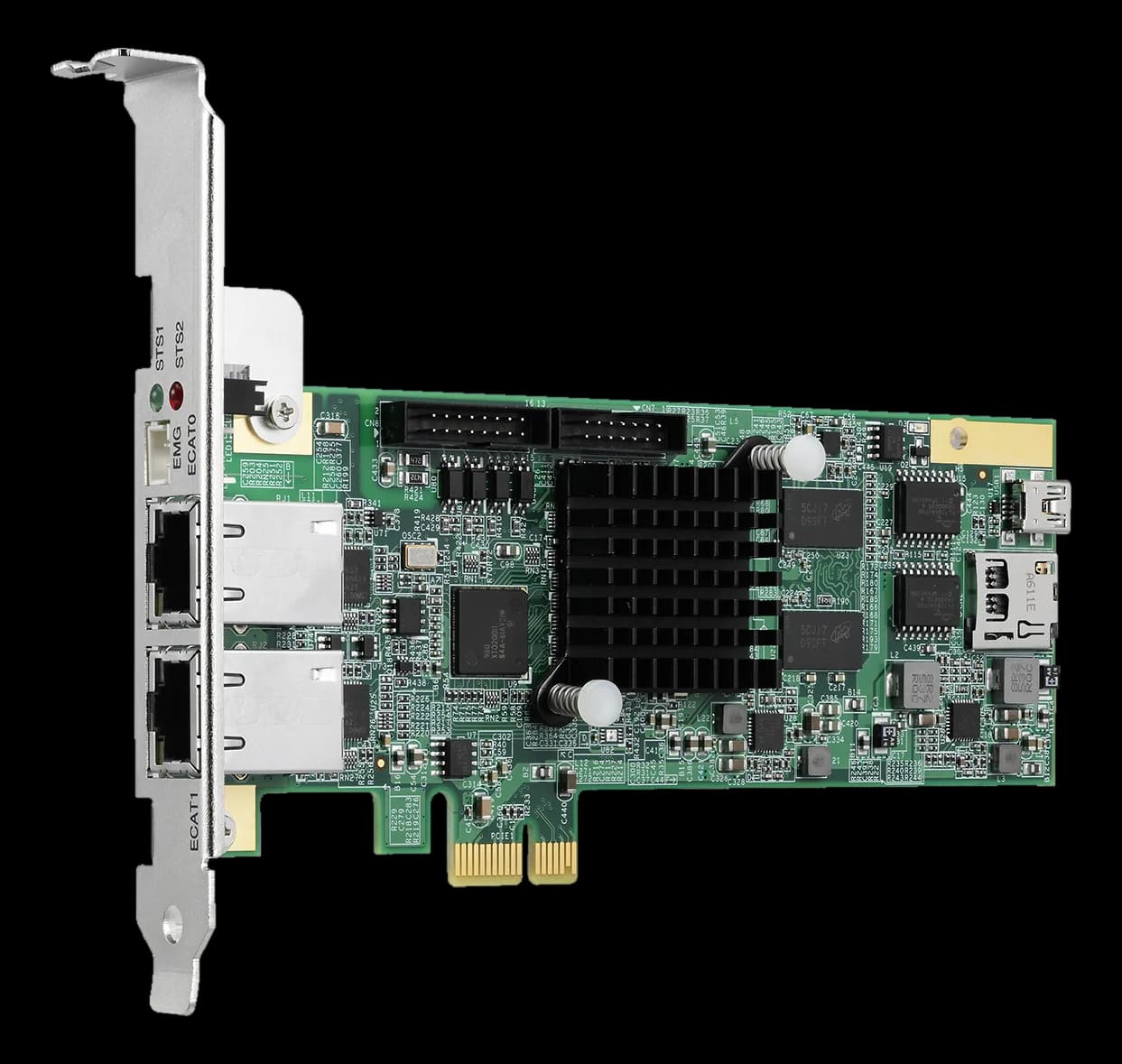

PCIe-8332Master EtherCAT su PCI Express per 16 assi
- Produttore
PCIe-8332 è un controllore di movimento con master EtherCAT integrato per bus PCI Express, impiegato nelle macchine in cui azionamenti e moduli di I/O sono distribuiti lungo un unico bus di campo.
Il collegamento in rete riduce il cablaggio rispetto al comando punto-punto degli assi e permette di estendere l'impianto aggiungendo nodi sulla stessa linea, senza occupare altri slot nel PC di controllo.
In sintesi
- Conformità CE, FCC e RoHS
- Driver e supporto per Windows
- Coordinamento di 16 assi in rete
Specifiche tecniche
| I/O digitale | 4× DO isolati (NPN sink 90 mA, 24 V)(bidir)4× DI isolati (sourcing, 24 V; 2 configurabili come ingresso pulsar fino a 1 MHz)(bidir) |
|---|
| Canali | 16 channel |
|---|---|
| Specifiche di acquisizione | Controller EtherCAT MainDevice: ciclo 250/500/1000/2000 µs; fino a 10.000 punti I/O via EtherCAT(misc)Ingressi digitali 24 VDC (5 VDC per collegamento pulsar)(range) |
| Funzione della scheda | Controllo assi |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express® x 1 compliant |
| Temperatura operativa | 0–60 °C |
|---|
| Certificazioni | CERoHSFCC |
|---|
| Sistemi operativi | Windows |
|---|---|
| Driver & SDK | C1150-DS-XC-0S |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
