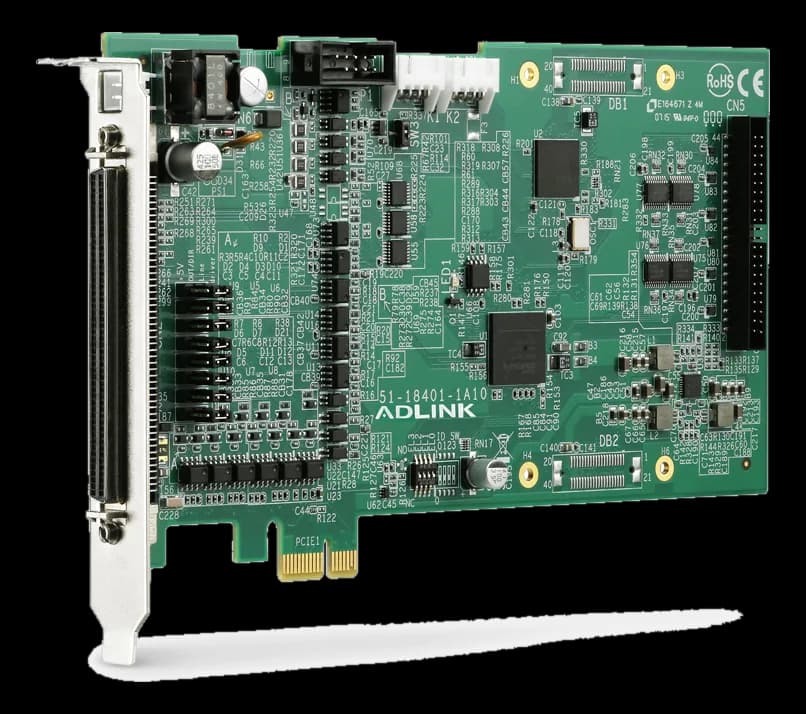

PCIe-8154Controllore di movimento PCI Express a 4 assi
- Produttore
PCIe-8154 è un controllore di movimento per bus PCI Express, destinato alle macchine che coordinano assi servo e stepper direttamente dal PC, senza ricorrere a un controllore esterno.
La frequenza degli impulsi arriva a 6.55 MHz e sono disponibili interpolazione lineare, circolare ed elicoidale, oltre al cambio di posizione e velocità in corsa. I pin di I/O di ogni asse sono differenziali e isolati otticamente a 2500 VRMS, mentre un ingresso di emergenza hardware ferma il movimento.
In sintesi
- 16 ingressi e 16 uscite digitali TTL
- Compatibile con Windows 10 e 11
- Fino a 12 schede nello stesso sistema
Specifiche tecniche
| I/O digitale | 16× DI TTL + 16× DO TTL(bidir) |
|---|
| Canali | 4 channel |
|---|---|
| Counter | 4 contatori + 5 comparatori per asse; contatore encoder 28 bit |
| Specifiche di acquisizione | Uscita impulsi 0,01 pps – 6,5 Mpps; ingresso encoder 6,55 MHz (4× AB); risoluzione di velocità 16 bit(misc) |
| Isolation | Sì |
| Tensione di isolamento | Differential and 2500 VRMS optically isolated V(opto) |
| Funzione della scheda | Controllo assi |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | x1 lane PCI Express interface |
| Sistemi operativi | Windows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
