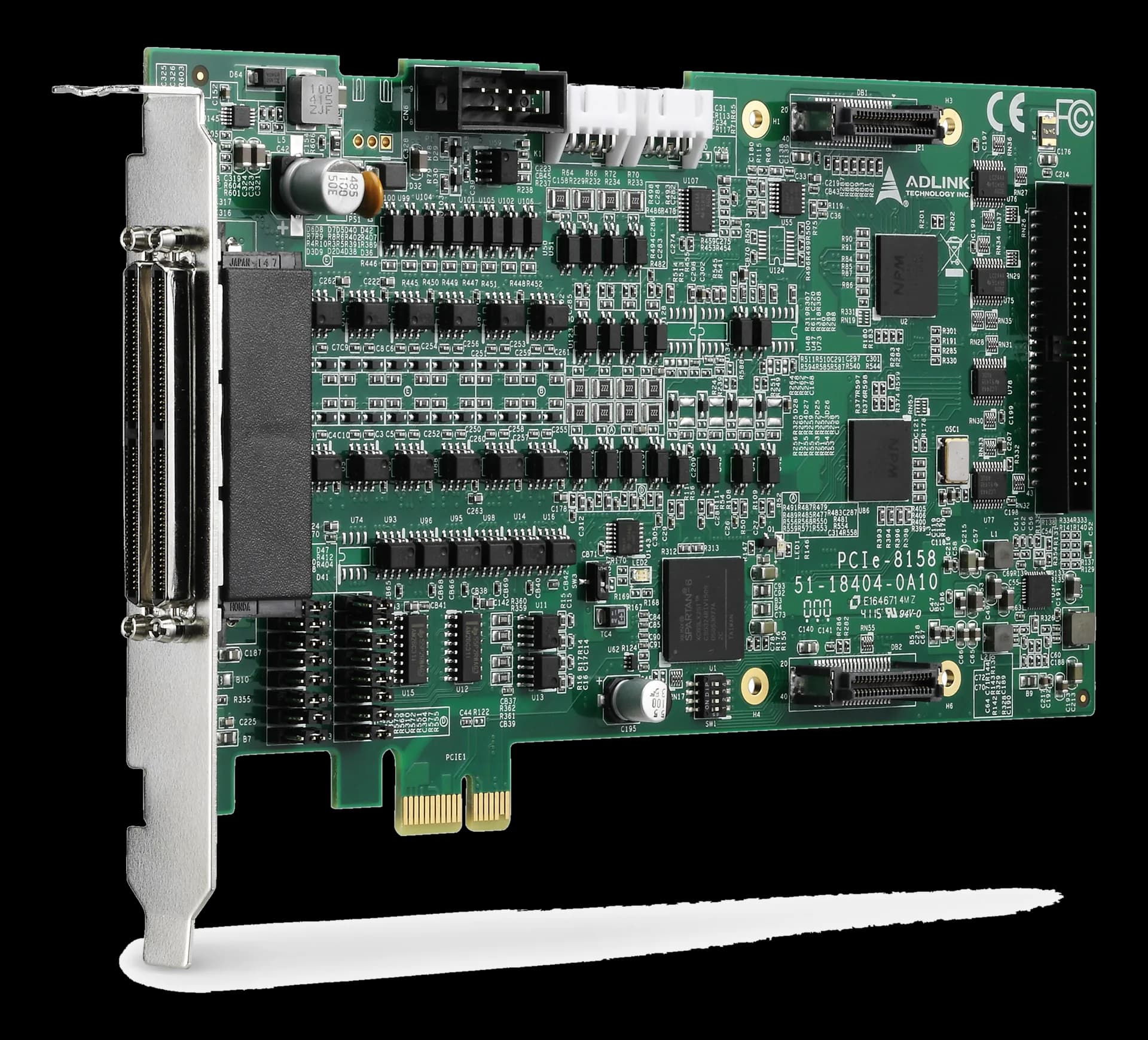

PCIe-8158Controller di movimento a 8 assi per motori servo e stepper
- Produttore
Il set di interpolazione copre la lineare da 2 a 4 assi, la circolare a 2 assi, l'elicoidale e la continua multi-asse, con override di posizione e velocità.
La retroazione encoder dispone di contatori a 28 bit con quattro counter e cinque comparatori per asse; completano la dotazione 16 ingressi e 16 uscite digitali TTL general purpose.
L'interfaccia è PCI Express a corsia singola x1; su un sistema convivono fino a 12 schede e il supporto software copre Windows 10 e 11, con librerie per VC++, C# e VB.NET e l'ambiente MotionCreatorPro2.
In sintesi
- Risoluzione di velocità a 16 bit
- Uscita impulsi OUT/DIR o CW/CCW
- Ingresso di emergenza hardware
Specifiche tecniche
| I/O digitale | 16× DI TTL + 16× DO TTL(bidir) |
|---|
| Canali | 8 channel |
|---|---|
| Counter | 4 contatori + 5 comparatori per asse; contatore encoder 28 bit |
| Specifiche di acquisizione | Uscita impulsi 0,01 pps – 6,5 Mpps; ingresso encoder 6,55 MHz (4× AB); risoluzione di velocità 16 bit(misc) |
| Isolation | Sì |
| Tensione di isolamento | Differential and 2500 VRMS optically isolated V(opto) |
| Funzione della scheda | Controllo assi |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | x1 lane PCI Express interface |
| Sistemi operativi | Windows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
