AMP-104CControllore di movimento a 4 assi con uscita impulsi su PCI Express
- Produttore

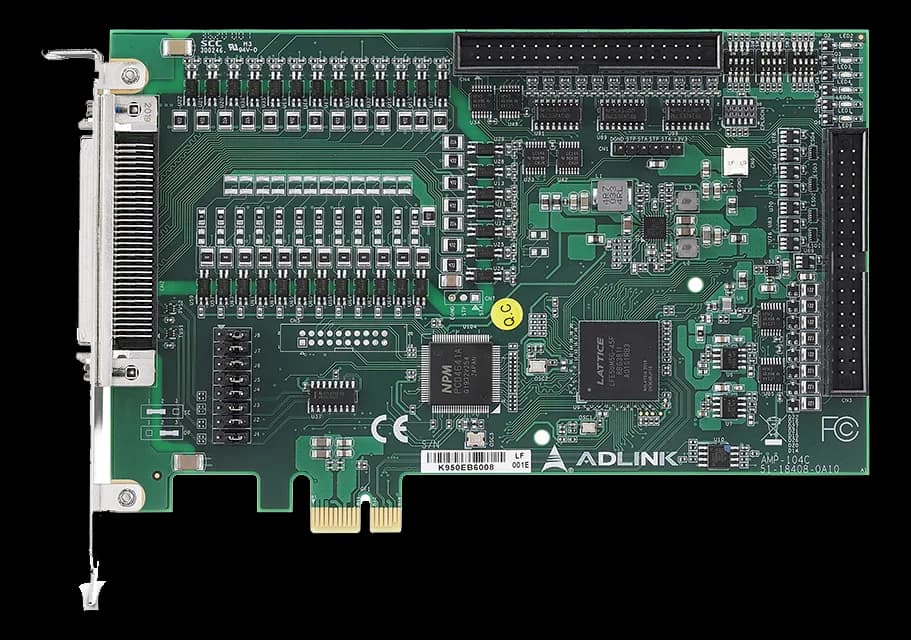

AMP-104C è un controllore di movimento ADLINK a 4 assi con comando a treno di impulsi, impiegato nell'automazione di macchina e nelle celle di posizionamento dove il moto è affidato a driver passo-passo o a servoazionamenti a ingresso impulsi.
La scheda si collega al sistema host tramite interfaccia PCI Express Gen1 x1 e porta a bordo GPIO ottoisolato, con i segnali di campo raccolti su un connettore SCSI a 68 poli. Il software di controllo gira in ambiente Windows.
In sintesi
- Uscita impulsi fino a 4,9 Mpps
- Alimentazione esterna a 24 V
- Contatore encoder a 32 bit
Specifiche tecniche
| I/O digitale | 16× DI isolati + 12× DO isolati (onboard); estesi: 16× DI TTL + 15× DO TTL |
|---|---|
| Connettori | Connettore N-pinD-Sub |
| Canali | 4 channel |
|---|---|
| Specifiche di acquisizione | 8× ingressi trigger di position latchRisoluzione contatore encoder 32 bit; contatore posizione 24 bit(resolution)Uscita impulsi 0,5 pps – 4,9 Mpps (CW/CCW, OUT/DIR; differenziale/single-end); ingresso encoder 5 MHz (fino a 20 MHz a 4× AB)(misc) |
| Funzione della scheda | Controllo assi |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express® Gen1x1 |
| Alimentazione | DC V |
|---|
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
| Sistemi operativi | Windows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
