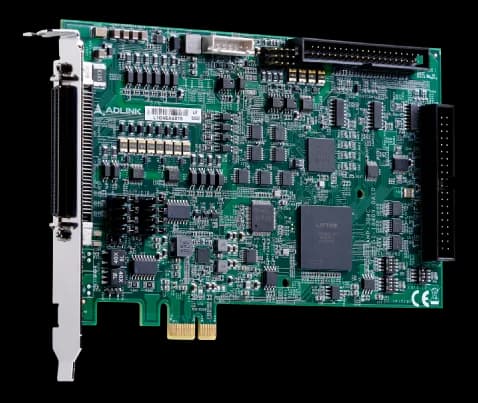

AMP-304CControllore di movimento con contatori di posizione a 32 bit
- Produttore
AMP-304C è un controllore di movimento ADLINK per bus PCI Express, impiegato in macchine di posizionamento e sistemi di ispezione automatica dove il moto multi-asse è comandato a treno di impulsi.
I contatori di posizione e di encoder lavorano a 32 bit, mentre i segnali di campo e di servo sono raccolti su un connettore principale SCSI a 68 poli. La conformità dichiarata dal produttore comprende i marchi CE, FCC e RoHS.
In sintesi
- Uscita impulsi fino a 9,99 Mpps
- GPIO ottoisolato in ingresso e uscita
- Trigger dedicato di comparazione posizione
Specifiche tecniche
| I/O digitale | 16× DI isolati (source, 24 VDC) + 16× DO isolati (sink 5–24 V, max 100 mA); estesi: 16× DI TTL + 16× DO TTL |
|---|---|
| Connettori | Connettore N-pin |
| Canali | 4 channel |
|---|---|
| Specifiche di acquisizione | Uscite trigger comparazione posizione fino a 1 MHz: 4× CMP dedicate + 8× DO isolate / 4× TTL configurabiliUscita impulsi fino a 9,99 Mpps; ingresso encoder 4 MHz (fino a 16 MHz a 4× AB); contatori posizione/encoder 32 bit; latch posizione 12 ingressi(misc)Tensione uscite trigger CMP selezionabile: 5 V, 24 V o open collector(range) |
| Funzione della scheda | Controllo assi |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express® Gen1 x1 |
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
| Certificazioni | CERoHSFCC |
|---|
| Sistemi operativi | Windows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
