Motherboard Industriali Desktop – μATX

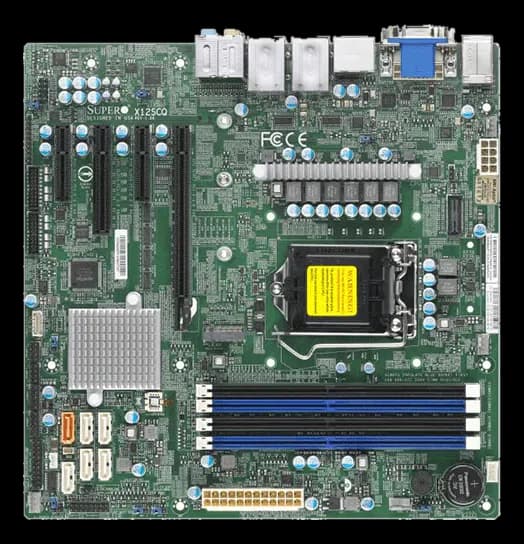

MBD-X12SCQMotherboard microATX industriale con socket LGA1200 e chipset Intel Q470E
- Produttore
- Configurazioni
- 2 configurazioni disponibili
La scheda accetta processori Intel Core i9/i7/i5/i3, Pentium e Celeron con un massimo di 10 core e TDP fino a 125 W; la memoria lavora su quattro slot DIMM a 2933 MHz.
L'espansione comprende uno slot PCIe 3.0 x16, uno slot x8, due slot x4 e un unico slot M.2 PCIe 3.0 x4 con chiave M nei formati 2242 e 2280. Le uscite video comprendono VGA, DVI-D, DisplayPort e HDMI; la rete è affidata ai controller Intel I219LM e I210-AT su due porte RJ45 Gigabit.
A livello di famiglia la scheda è proposta in opzioni per processori Intel di 10ª o 11ª generazione.
In sintesi
- TPM 2.0 integrato
- Sei porte SATA 6 Gb/s
- Quattro porte COM su header
- Audio High Definition integrato
Specifiche tecniche
| Chipset | Q470E |
|---|---|
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9 |
| BIOS | ACPI 6.0, Plug and Play (PnP), BIOS rescue hot-key, and SMBIOS 3.0 or later256Mb AMI BIOS SPI Flash BIOSAMI UEFI |
| Generazione CPU | 10ª gen (Comet Lake)11ª gen (Tiger Lake) |
| TDP CPU | 125 W |
| TPM | TPM 2.0 |
| Core CPU | 10 |
| Socket CPU | LGA1200 |
| Tipo RAM | DDR4 |
|---|---|
| RAM massima espandibile | 128 GB |
| Memoria RAM | 2933/2666/2400/2133 MT/s4 DIMM slots Up to 128GB Unbuffered non-ECC UDIMM, DDR4-2933MT/sUp to 128GB of Non-ECC UDIMM DDR4 memory with speeds of up to 2933MHz in four memory slots |
| Storage | 6 SATA3 (6Gbps) port(s)RoHS M.2 NGFF connector Chassis intrusion detection ATX power connector ACPI power managementSix SATA 3.0 ports at 6 Gb/s |
|---|
| Uscite video | One DVI portOne HDMI 2.0 portOne VGA port on the rear I/O panel |
|---|
| Porte USB | 2 rear type A2 rear type C) 6 USB 2.0 port(s) (4 via header6 USB 3.1 Gen2 port(s) (2 via headerFront Accessible USB 2.0 Headers |
|---|---|
| Audio | 7.1+2 Channel High Definition Audio (HDA) codec that provides 10 DAC channelsALC 888S HD AudioExternal Speaker, Pins 3-4: Buzzer) |
| Porte Ethernet | 2 RJ45 Gigabit Ethernet LAN portsIntel I210-AT Gigabit Ethernet ControllerIntel I219LM Gigabit Ethernet PHYSingle LAN with Intel® PHY I219LM LAN controller Single LAN with Intel® Ethernet Controller I210-AT |
| Interfacce seriali | Four serial ports on two internal headers (COM12, COM34) |
| Formato modulo | microATX |
|---|
| Espansione | One M.2 PCIe 3.0 x4 Slot (Supports M-Key 2242, 2280, and 22110) |
|---|
| Temperatura di storage | -40–85 °C |
|---|
| Porte Ethernet | 1 GbE |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| MBD-X12SCQ-B |
| MBD-X12SCQ-O |
