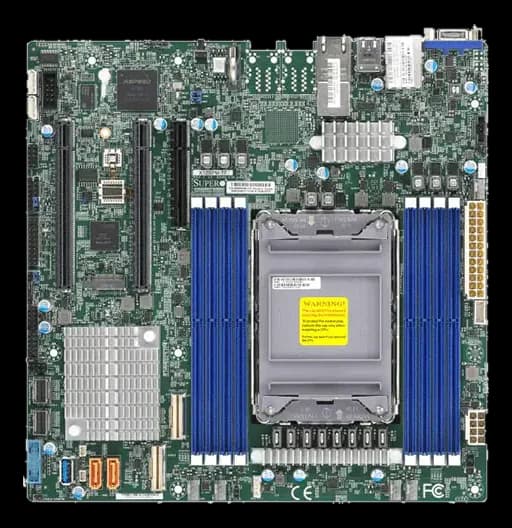

MBD-X12SPM-TFScheda madre server con chipset Intel C621A e socket LGA4189
- Produttore
- Configurazioni
- 2 configurazioni disponibili
MBD-X12SPM-TF è una scheda madre server in formato microATX: accetta processori Intel Xeon di 3ª generazione Scalable (Ice Lake-SP), con TDP fino a 270 W. La memoria DDR4 arriva a 2 TB, con correzione d’errore.
L'espansione offre slot PCIe x16 e PCIe x8. La rete arriva a 10 Gigabit. Le uscite video comprendono VGA. Lo storage copre M.2 NVMe, M.2 SATA e SATA. L'esercizio è dichiarato fra 0 e 60 °C.
In sintesi
- Generazione CPU: 3ª gen Scalable (Ice Lake-SP)
- Processore: 3rd Gen Intel® Xeon® Scalable processors; Single Socket LGA-4189 (Socket P+) supported, CPU TDP supports Up to 270W TDP
- TDP CPU: 270 W
- TPM: Header (predisposizione)
- Core CPU: 40–40
Specifiche tecniche
| BIOS | AMI UEFI · ACPI 6.0; RTC (Real Time Clock) Wakeup; SMBIOS 3.0 or later |
|---|---|
| Generazione CPU | 3ª gen Scalable (Ice Lake-SP) |
| Processore | 3rd Gen Intel® Xeon® Scalable processors; Single Socket LGA-4189 (Socket P+) supported, CPU TDP supports Up to 270W TDP |
| TDP CPU | 270 W |
| TPM | Header (predisposizione) |
| Core CPU | 40–40 |
| N° socket CPU | 1–1 |
| Classe CPU | Intel Xeon |
| Chipset | C621A |
| Grafica | 1 ASPEED AST2600 BMC port(s) |
| Socket CPU | LGA4189 |
| Tipo RAM | DDR4 |
|---|---|
| Supporto ECC | sì |
| RAM massima espandibile | 2048–2048 GB |
| Memoria RAM | 8 DIMM slots; Up to 2TB Intel® Optane™ Persistent Memory 200 Series; Up to 2TB 3DS ECC LRDIMM, DDR4-3200MT/s; Up to 2TB 3DS ECC RDIMM, DDR4-3200MT/s · ECC , DDR4 LRDIMM (3DS), RDIMM (3DS) · LRDIMM 3DS: 128GB, 256GB; LRDIMM: 64GB, 128GB; RDIMM: 8GB, 16GB, 32GB, 64GB · 1.2V · Corrects single-bit errors |
| Storage | Intel® C621A controller for 10 SATA3 (6 Gbps) ports; RAID 0,1,5,10 · 10 SATA3 (6Gbps) port(s) · M.2 Interface: 1 SATA/PCIe 3.0 x4; Form Factor: 2280, 22110; Key: M-Key |
|---|
| Uscite video | 1 VGA port(s) |
|---|
| Altri I/O | 2 SATA DOM (Disk on Module) power connector support · 5x 4-pin fan headers (up to 5 fans); System level control; PWM fan speed control; 5 fans with tachometer status monitoring; Pulse Width Modulated (PWM) fan connectors |
|---|---|
| Porte Ethernet | Dual LAN with 10GBase-T with Intel® X550 · 2 RJ45 10GBase-T ports |
| Interfacce seriali | 1 COM |
| Formato modulo | microATX |
|---|
| Espansione | 2 PCIe 4.0 x16, 1 PCIe 4.0 x8, 2 PCIe 4.0 x8 SimSAS connector |
|---|
| Alimentazione | Power-on mode for AC power recovery, ACPI Power Management |
|---|
| Dimensioni | 243.8 × 243.8 |
|---|---|
| Altre caratteristiche | ASPEED AST2600 BMC · SuperCloud Composer® (SCC), Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA) New!, Plug-ins for 3rd Party Software, IPMI Utilities · VBAT, Supports system management utility, Monitors CPU voltages, Chassis intrusion header, 5 -fan status, 3.3V standby, +5V standby, +5V, +3.3V, +12V, +1.8V · UID/remote UID LED; Suspend static indicator LED; CPU/system overheat LED · WOL, UID, RoHS, M.2 NGFF connector, CPU thermal trip support for processor protection, Control of power-on for recovery from AC power loss, ACPI power management |
| Temperatura di storage | -20–60 °C |
|---|---|
| Temperatura operativa | 0~60 |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| MBD-X12SPM-TF-B |
| MBD-X12SPM-TF-O |
