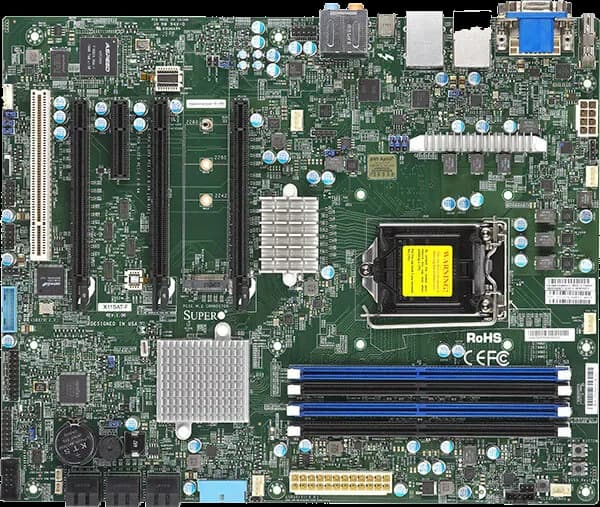

MBD-X11SAT-FMotherboard ATX C236 con socket LGA1151 e memoria ECC
- Produttore
- Configurazioni
- 2 configurazioni disponibili
MBD-X11SAT-F è una scheda madre in formato ATX per workstation e server d'ingresso, da integrare in telai standard senza interventi di meccanica.
Il socket LGA1151 accoglie processori Intel Xeon, Core i7, i5 e i3, Pentium e Celeron di 6ª generazione, con TDP fino a 95 W, mentre il chipset C236 abilita la memoria DDR4 con correzione d'errore. La scheda lavora da 0 a 50 °C e sopporta lo stoccaggio da -20 a 60 °C; una porta seriale resta disponibile per la console di servizio.
In sintesi
- Chipset Intel C236 in formato ATX
- Supporta CPU con TDP fino a 95 W
- Memoria DDR4 con correzione d'errore
- Socket LGA1151 per Intel Xeon
Specifiche tecniche
| BIOS | 128 Mb SPI AMI BIOS® SM Flash UEFI BIOSPlug and Play (PnP) DMI 2.3 PCI 3.0 ACPI 5.0 USB Keyboard support Hardware BIOS Virus protection SMBIOS 3.0 UEFI 2.3.1 RTC (Real Time Clock) Wakeup |
|---|---|
| Generazione CPU | 6ª gen (Skylake) |
| TDP CPU | 95 W |
| Classe CPU | Intel Celeron/PentiumIntel Core i3/i5/i7/i9Intel Xeon |
| Chipset | C236 |
| Socket CPU | LGA1151 |
| Tipo RAM | DDR4 |
|---|---|
| Supporto ECC | Sì |
| Memoria RAM | 4 DIMM slots Up to 64GB Unbuffered ECC/non-ECC UDIMM, DDR4-2400MT/sIntegrated memory controller supports up to 64 GB of DDR4 ECC/Non-ECC UDIMM memory with speeds of up to 2133MHz2400/2133/1866/1600 MT/s SDRAM 72-bit, 288-pin gold-plated DIMMs |
| Storage | Six SATA 3.0 ports supported by Intel PCH (I-SATA 0-5)Intel® C236 controller for 6 SATA3 (6 Gbps) ports |
|---|
| Uscite video | 1 VGA port(s), 1 DVI - D port(s)VGA on X11SAT-F only |
|---|
| Porte USB | 4 USB 3.1 Gen1 port(s) (4 via header) |
|---|---|
| Porte Ethernet | Single LAN with Intel® Ethernet Controller I210-AT, + Single Intel Ethernet PHY i219LMIntel I219LM Gigabit Network Controller (vPro support)Intel I210AT Gigabit Network Controller (LAN2, shared with IPMI) |
| Interfacce seriali | One COM header |
| Formato modulo | ATX |
|---|
| Espansione | One M.2 PCIe (M.2 SOCKET)3 PCIe 3.0 x16, 1 PCIe 3.0 x1 1 - 5V PCI 32bit ***3 PCIex16 slots are running at 16/NA/16 or 16/8/8.*** ***PCIe x1 is in x4 slot***One PCI 33MHz (SLOT1) |
|---|
| Temperatura di storage | -20–60 °C |
|---|---|
| Temperatura operativa | 0–50 °C |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| MBD-X11SAT-F-B |
| MBD-X11SAT-F-O |
