Motherboard Industriali Server

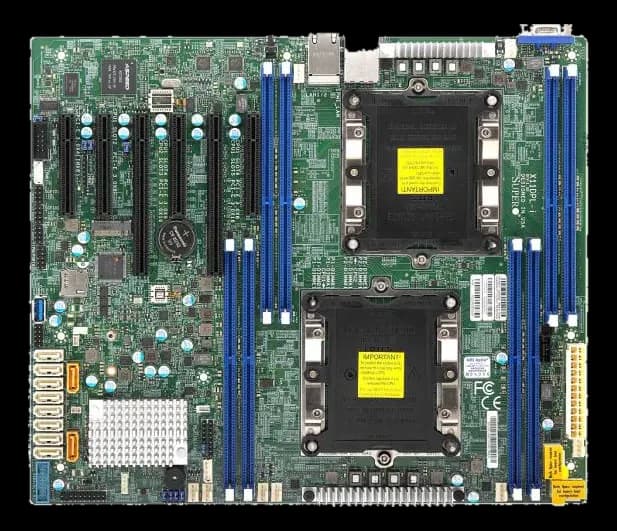

MBD-X11DPL-iScheda madre server con chipset Intel C621 e socket LGA3647
- Produttore
- Configurazioni
- 1 configurazioni disponibili
MBD-X11DPL-i è una scheda madre server in formato ATX: accetta processori Intel Xeon di 1ª generazione Scalable (Skylake-SP) e 2ª generazione Scalable (Cascade Lake), con TDP fino a 140 W. La memoria DDR4 arriva a 2 TB, con correzione d’errore.
L'espansione offre slot PCIe x16, PCIe x8 e PCIe x4. La rete arriva a Gigabit. Le uscite video comprendono VGA. Lo storage copre M.2 NVMe, M.2 SATA e SATA. L'esercizio è dichiarato fra 10 e 35 °C.
In sintesi
- Generazione CPU: 2ª gen Scalable (Cascade Lake)
- Processore: 2nd Gen Intel® Xeon® Scalable Processors and Intel® Xeon® Scalable Processors; Dual Socket Socket P (LGA-3647) supported, CPU TDP supports Up to 140W TDP, Dual UPI up to 10.4 GT/s
- TDP CPU: 140 W
- TPM: TPM 2.0
- N° socket CPU: 2–2
Specifiche tecniche
| BIOS | AMI UEFI |
|---|---|
| Generazione CPU | 2ª gen Scalable (Cascade Lake)1ª gen Scalable (Skylake-SP) |
| Processore | 2nd Gen Intel® Xeon® Scalable Processors and Intel® Xeon® Scalable Processors; Dual Socket Socket P (LGA-3647) supported, CPU TDP supports Up to 140W TDP, Dual UPI up to 10.4 GT/s |
| TDP CPU | 140 W |
| TPM | TPM 2.0 |
| N° socket CPU | 2–2 |
| Classe CPU | Intel Xeon |
| Chipset | C621 |
| Grafica | 1 ASPEED AST2500 BMC port(s) |
| Socket CPU | LGA3647 |
| Tipo RAM | DDR4 |
|---|---|
| Supporto ECC | sì |
| RAM massima espandibile | 2048–2048 GB |
| Memoria RAM | 8 DIMM slots; Up to 2TB 3DS ECC LRDIMM, DDR4-2933MT/s; Up to 2TB 3DS ECC RDIMM, DDR4-2933MT/s · 2933/2666/2400/2133 MT/s ECC DDR4 LRDIMM (3DS), RDIMM (3DS) · LRDIMM: 128GB; RDIMM: 64GB · 1.2V · Corrects single-bit errors |
| Storage | Intel® C621 controller for 10 SATA3 (6 Gbps) ports; RAID 0,1,5,10 · 10 SATA3 (6Gbps) port(s) · M.2 Interface: 1 SATA/PCIe 3.0 x4; Form Factor: 2280, 2260; Key: M-Key |
|---|
| Uscite video | 1 VGA port(s) |
|---|
| Altri I/O | 2 Super DOM (Disk on Module) ports · 8x 4-pin fan headers (up to 8 fans); PWM fan speed control; Overheat LED indication |
|---|---|
| Porte Ethernet | Dual LAN with 1GbE with Intel® X722 + Marvell 88E1512 · 2 RJ45 |
| Interfacce seriali | 1 COM |
| Formato modulo | ATX |
|---|
| Espansione | 2 PCIe 3.0 x16, 3 PCIe 3.0 x8, 1 PCIe 3.0 x4 (in x8 slot) |
|---|
| Alimentazione | ACPI Power Management |
|---|
| Dimensioni | 306.7 × 257.8 |
|---|---|
| Altre caratteristiche | ASPEED AST2500 · SuperDoctor® 5, NMI, SUM, KVM with dedicated LAN, SPM, Intel® Node Manager, SSM, IPMI2.0, Watchdog · IPMICFG, IPMIView for Linux/Windows, SMCIPMITool · Supports system management utility, Monitors CPU voltages, Chassis intrusion header, 3.3V standby, +5V standby, +5V, +3.3V, +12V, 8 -fan status · UID/remote UID LED; CPU/system overheat LED · UID, Node manager support, CPU thermal trip support for processor protection, Control of power-on for recovery from AC power loss, Chassis intrusion header, Chassis intrusion detection, ATX power connector, ACPI power management, SDDC |
| Temperatura di storage | -40–70 °C |
|---|---|
| Temperatura operativa | 10~35 |
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| MDB-x11DPL-i-CC |
