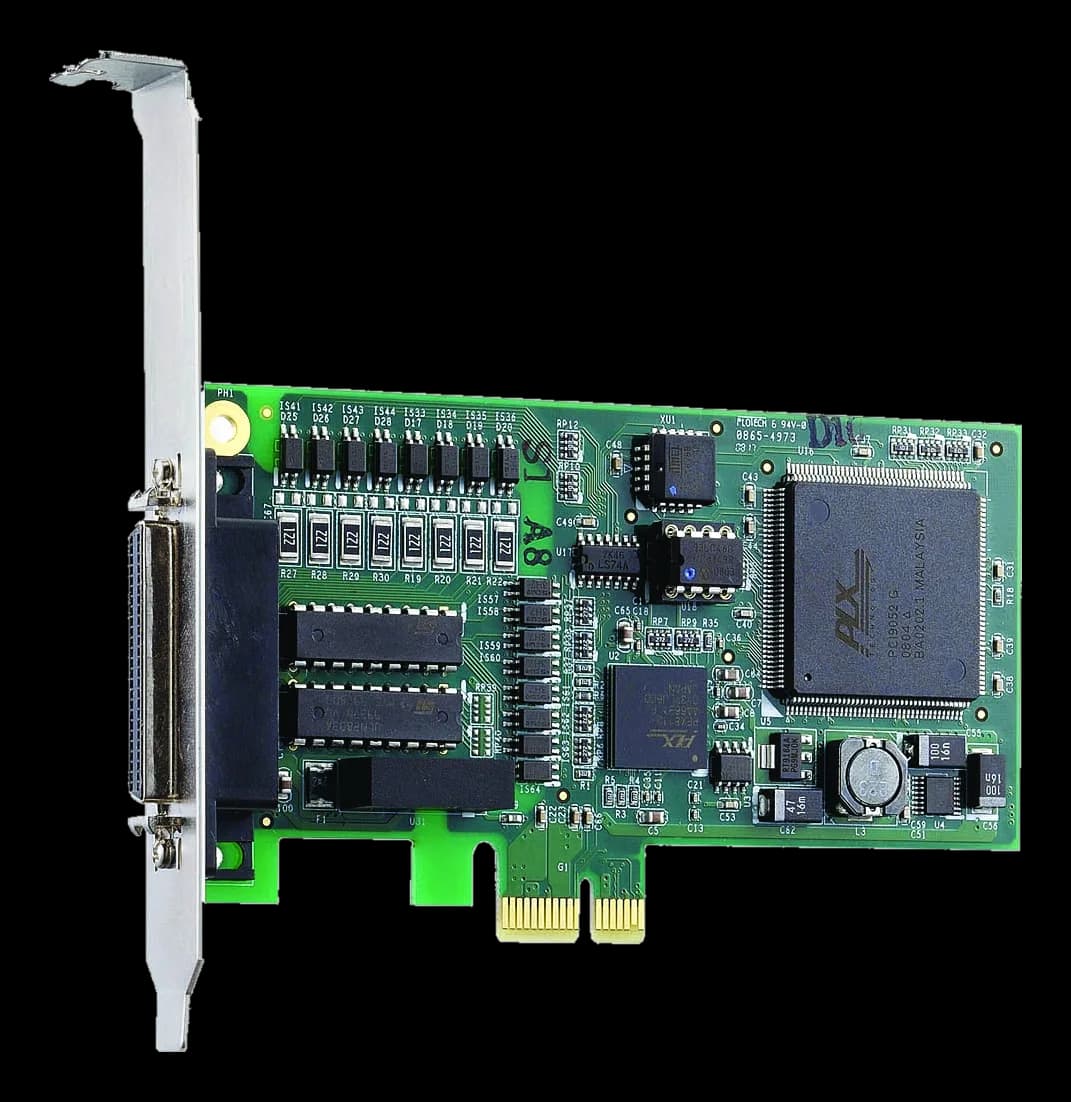

LPCIe-7230Scheda PCI Express low-profile con 16 ingressi e 16 uscite isolati
- Produttore
LPCIe-7230 è una scheda di I/O digitale isolato in formato low-profile per slot PCI Express, impiegata nell'interfacciamento fra un PC industriale e i segnali di quadro come contatti, finecorsa e comandi verso relè.
L'interfaccia verso l'host è a una corsia PCI Express e le uscite a transistor Darlington reggono una corrente di sink fino a 500 mA su un singolo canale. L'alimentazione dei carichi è ammessa fra 5 e 35 VDC.
In sintesi
- 16 ingressi digitali isolati
- 16 uscite digitali isolate
- Isolamento ottico dichiarato 2500 VRMS
Specifiche tecniche
| I/O digitale | 16× DI isolati + 16× DO isolati (transistor Darlington, sink 500 mA) |
|---|
| Canali | 32 channel |
|---|---|
| Specifiche di acquisizione | Dual interrupt triggerResistenza d'ingresso 1,2 kΩ @ 0,5 W(misc)Uscite open collector: alimentazione esterna 5–35 VDC(range)Ingressi 0–24 V non-polarity (logic H 5–24 V, L 0–1,5 V)(isolation) |
| Isolation | Sì |
| Tensione di isolamento | 2500 VRMS |
| Funzione della scheda | I/O analogico e digitale |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | programmed I/Ox1 lane PCI Express Interface |
| Dimensioni | 119.9 × 68.9 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
| Sistemi operativi | LinuxWindows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
