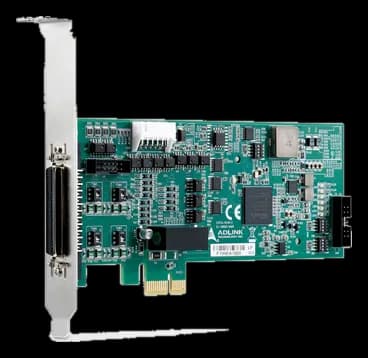

LPCIe-8124-CScheda di conteggio encoder e trigger a 4 canali su PCI Express
- Produttore
LPCIe-8124-C è una scheda di conteggio encoder e comparazione di posizione per slot PCI Express, impiegata nei sistemi di ispezione ottica e nelle macchine dove l'acquisizione va sincronizzata alla posizione dell'asse.
I contatori di encoder lavorano a 32 bit e accettano una frequenza di ingresso fino a 18 MHz in modo AB quadruplo, mentre l'uscita di trigger arriva a 4,4 MHz. I segnali di campo sono raccolti su un connettore SCSI a 50 poli.
In sintesi
- 4 canali di conteggio encoder
- I/O parzialmente isolato a 2500 VRMS
- Alimentazione a 5 V
Specifiche tecniche
| Connettori | Connettore N-pin |
|---|
| Canali | 4 channel |
|---|---|
| Counter | 4, 32-bit |
| Specifiche di acquisizione | Uscita trigger fino a 4,4 MHz (impulso 0,1 µs – 3,2765 ms; TTL, open collector 5–24 V o differenziale)Ingresso encoder fino a 18 MHz (4× AB); 14 comparatori 32 bit; FIFO 1.023 punti/canale(misc) |
| Isolation | Sì |
| Tensione di isolamento | 2500 VRMS V |
| Funzione della scheda | Controllo assi |
|---|---|
| Standard architetturale | PCI Express |
| Interfaccia bus | PCI Express |
| Temperatura operativa | 0–50 °C |
|---|---|
| Temperatura di storage | -20–80 °C |
| Sistemi operativi | Windows |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
