CEXPRESS-TLModulo CPU COM Express Type 6 Compact con Intel Core e Celeron 11ª gen (Tiger Lake)
- Produttore
- Configurazioni
- 5 configurazioni disponibili

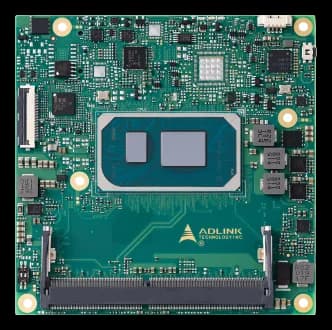

cExpress-TL è un Computer-on-Module PICMG COM.0 Rev 3.0 Type 6 in formato Compact da 95 mm x 95 mm, destinato al montaggio su carrier custom in sistemi embedded industriali dove il design applicativo resta sulla baseboard, non sul modulo.
Il SoC Tiger Lake UP3 porta a bordo inferenza AI con VNNI e grafica Iris Xe sulle varianti Core i7 e i5, mentre l'espansione affianca ai link PCIe Gen3 una linea PCIe x4 Gen4. Il controller LAN Intel i225 abilita TSN sulle versioni IT, su Linux e su base progetto.
Configurazioni disponibili: cExpress-TL-i7-1185G7E, cExpress-TL-i5-1145G7E, cExpress-TL-i3-1115G4E, cExpress-TL-6305E e cExpress-TL-i5-1145G7E-TPM.
In sintesi
- Quattro display 4K60 indipendenti e simultanei
- Wide input 8,5–20 V
- In-band ECC senza componente ECC dedicato
- Ethernet 2.5GbE su cablaggio Cat5e esistente
- TPM 2.0 SPI come build option
Specifiche tecniche
| Generazione CPU | 11ª gen (Tiger Lake) |
|---|---|
| Processore | Intel® Celeron® 6305E(opzionale)Intel® Core™ i3-1115G4E(opzionale)Intel® Core™ i3-1115GRE(opzionale)Intel® Core™ i5-1145G7E(opzionale)Intel® Core™ i5-1145GRE(opzionale)Intel® Core™ i7-1185G7E(opzionale)Intel® Core™ i7-1185GRE(opzionale) |
| TPM | TPM 2.0(opzionale) |
| Memoria RAM | One SO-DIMM on top side, one SO-DIMM on bottom side |
|---|---|
| Tipo RAM | DDR4 |
| Storage | 2× SATA 6Gb/s (SATA 0, 1) |
|---|
| Uscite video | Intel® Gen12 Graphics Core Architecture, supporting 4 independent and simultaneous display combinations of DisplayPort/HDMI/LVDS, eDP or VGA outputs (4× 4K60)DDI1/2/3 supporting DisplayPort/HDMI/DVIOptional 4× lane support, in place of LVDS, max. resolution 4K@60HzSupport by build option via DP-to-VGA IC (in place of DDI3), max. resolution 1920x1200@60Hz |
|---|
| Porte Ethernet | support for 2.5GbE Ethernet, leveraging existing Cat5e cable infrastructure being used for 1GbE Ethernet |
|---|---|
| Interfacce seriali | 2× UART ports with console redirection |
| I/O digitale | 4× GPO and 4× GPI from EC (GPI with interrupt) |
| Audio | On Express-BASE6 carrier (ALC886 standard support) · Intel® HD Audio integrated in SoC |
| Porte USB | 4x USB 3.2/2.0/1.1 (USB 0, 1, 2, 3) and 4x USB 2.0/1.1 (USB 4, 5, 6, 7) |
| Standard architetturale | COM Express Type 6 |
|---|---|
| Funzione della scheda | Modulo CPU |
| Formato modulo | Compact |
| Espansione | 5× PCIe x1 Gen3 (AB): Lanes 0/1/2/3 (configurable to 4 x1, 2 x2, 1 x4, 2 x1 + 1 x2, 1 x2 + 2 x1) and Lane 4 (x1 only) |
|---|
| Tensione di alimentazione | 8.5–20 V |
|---|
| Dimensioni | Compact size: 95 mm x 95 mm |
|---|
| Temperatura operativa | 0–60 °C |
|---|---|
| Temperatura di storage | -20–80 °C-45–85 °C(opzionale) |
| Sistemi operativi | LinuxVxWorksWindows 10 IoT |
|---|
Dati estratti dalle schede tecniche dei produttori: per la conferma finale fa fede lo spec sheet ufficiale del prodotto.
Configurazioni della famiglia
I codici d'ordine di questa famiglia: la scheda vale per tutti, il dettaglio di ogni configurazione è nel datasheet.
| Configurazione (PN) |
|---|
| cExpress-TL-6305E |
| cExpress-TL-i3-1115G4E |
| cExpress-TL-i5-1145G7E |
| cExpress-TL-i5-1145G7E-TPM |
| cExpress-TL-i7-1185G7E |
