Gli standard PICMG, spiegati
Il PCI Industrial Computer Manufacturers Group è il consorzio che dal 1994 scrive gli standard aperti del calcolo industriale: dal CompactPCI ai Computer-on-Module. Questa pagina è la mappa — ogni famiglia ha la sua guida.
Cos'è il PICMG: lo standard prima del prodotto
Il PICMG è un consorzio di produttori nato nel 1994 per adattare il bus PCI al calcolo industriale: da allora scrive specifiche aperte a cui aderiscono centinaia di aziende — l'AdvancedTCA, da sola, ne ha coinvolte oltre cento.
Il valore del modello è l'interoperabilità: una specifica aperta definisce meccanica, elettrica e gestione, e prodotti di marche diverse convivono nello stesso sistema. È la condizione che rende possibile il COTS — comprare a catalogo invece di sviluppare — e che protegge gli investimenti quando un fornitore cambia strada.
Le famiglie coprono tre scale: i sistemi a schede — CompactPCI e il suo successore seriale — per il controllo e l'acquisizione; le piattaforme carrier grade — AdvancedTCA e MicroTCA — per telecom e grande fisica; i Computer-on-Module — COM Express e COM-HPC — per chi il sistema lo disegna attorno a un modulo. Più il PICMG 1.x, che separa la CPU dal backplane nei PC industriali.
Il servizio: piattaforme e microrack custom Come lavora l'ufficio tecnico
Che cosa dice la specifica
Le famiglie, voce per voce
Ogni voce ha la sua pagina: questa è la mappa.6 voci
PICMG 1.x
SHB e backplane passivi
La CPU su una scheda estraibile, gli slot su un backplane passivo: il PC industriale che si ripara sostituendo una scheda, dal PCI/ISA della 1.0 al PCIe della 1.3.

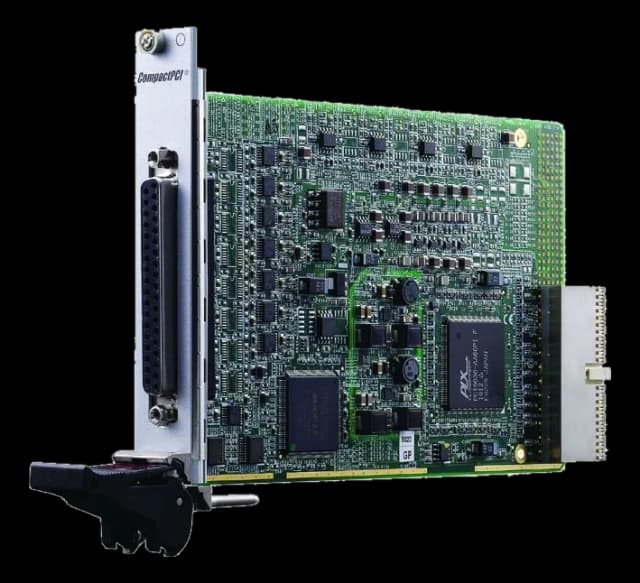

PICMG 2.x
CompactPCI · 1995
Il PCI sull'Eurocard con connettori 2 mm e hot swap; la famiglia arriva all'Ethernet nel backplane (2.16) e al ponte seriale PlusIO (2.30).
CPCI-S.0
CompactPCI Serial · 2011
La stessa meccanica 19″, connessioni solo seriali: PCIe, SATA, USB ed Ethernet in stella su otto periferici, full mesh per il multiprocessing.
PICMG 3.0
AdvancedTCA · 2002
Il carrier grade come standard: blade 8U, alimentazione -48 VDC ridondata, fabric dual star o full mesh, gestione di shelf via IPMI.
MTCA.0
MicroTCA · 2006
Le mezzanine AMC promosse a mini-blade in uno chassis compatto: la scala ridotta dell'ATCA, con le varianti rugged fino all'MTCA.4 della fisica.
COM.0 · COM-HPC
Computer-on-Module · 2005 e 2021
Il calcolo come componente: COM Express per la generazione PCIe, COM-HPC per gli edge server a 800 pin. Il sistema lo disegna l'OEM, sulla carrier.
Le specifiche, in tavola
Trent'anni di standard aperti, tre scale di sistema.1 tavole
La linea del tempo
Le specifiche PICMG trattate su queste pagine.
| Specifica | Anno | Cosa definisce |
|---|---|---|
| PICMG 1.0 | 1994 | SBC e backplane passivo PCI/ISA |
| PICMG 2.0 | 1995 | CompactPCI: il PCI sull'Eurocard |
| PICMG 3.0 | 2002 | AdvancedTCA: blade carrier grade |
| COM.0 | 2005 | COM Express: il calcolo a modulo |
| PICMG 1.3 | 2005 | SHB Express: il backplane passa al PCIe |
| MTCA.0 | 2006 | MicroTCA: le AMC come mini-blade |
| CPCI-S.0 | 2011 | CompactPCI Serial: la stella seriale |
| COM-HPC | 2021 | Il Computer-on-Module server-class |
Dove lavorano gli standard PICMG
Dall'automazione al telecom, ovunque il multi-vendor sia un requisito.
Le famiglie PICMG, pagina per pagina
Le guide degli standard del consorzio.
