L'architettura MicroTCA, spiegata
Lo standard aperto PICMG per sistemi switched-fabric in formato compatto: le AMC come mini-blade, l'MCH che gestisce e commuta, il backplane oltre i 10 Gb/s. Qui trovi il sistema, i formati, le varianti rugged e il catalogo.
Cos'è MicroTCA: l'ATCA in piccolo
MicroTCA è uno standard aperto e modulare per sistemi di calcolo switched-fabric ad alte prestazioni in formato compatto: al centro ci sono le Advanced Mezzanine Card, che portano calcolo e I/O.

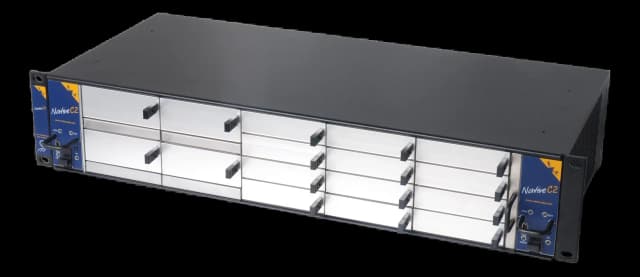

Le AMC nascono come mezzanine dei sistemi AdvancedTCA e in MicroTCA diventano mini-blade che si innestano direttamente sul backplane: centinaia di modelli commerciali — CPU, DSP, packet processor, storage, I/O ottico e RF — funzionano in entrambi i mondi senza modifiche. Un sistema tipico: fino a dodici AMC, uno o due MicroTCA Carrier Hub (MCH) per gestione e switching, moduli di alimentazione e raffreddamento ridondabili, il tutto in chassis da 19″.

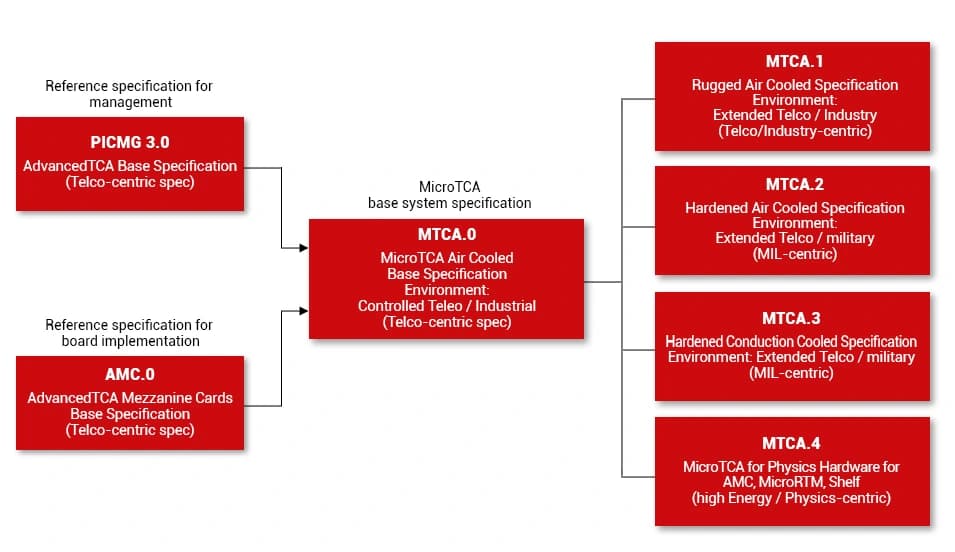

Il backplane porta lane seriali differenziali da almeno 3,125 Gb/s — oltre 10 nei sistemi migliori — su fabric GbE, 10GbE, Serial RapidIO o InfiniBand, in topologia a stella (dual star con due MCH). Nato per il telecom edge, MicroTCA si è esteso a militare, telemetria, acquisizione dati e avionica con le varianti rugged MTCA.1–.4 — fino all'MTCA.4 con rear I/O scelto dalla comunità della fisica per gli acceleratori.
Il servizio: piattaforme e microrack custom Come lavora l'ufficio tecnico
Che cosa dice la specifica
I mattoni del sistema, voce per voce
AMC, MCH e le due varianti che hanno portato MicroTCA fuori dal telecom.4 voci

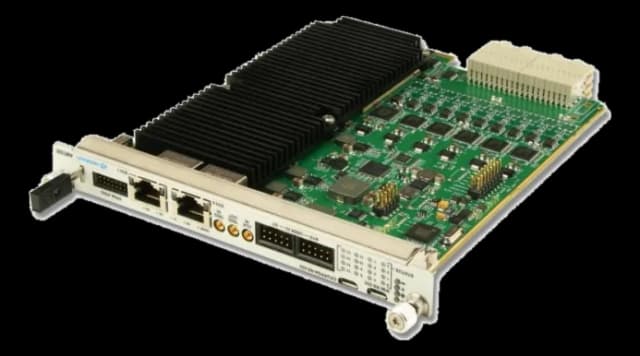

AMC
Advanced Mezzanine Card

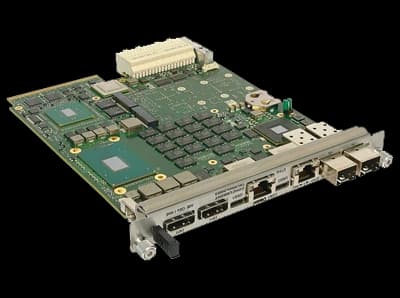

Il componente primario: porta hardware e software dell'applicazione — CPU, DSP, storage, I/O. Sei taglie meccaniche (compact/mid/full-size, semplice o doppia larghezza) per dosare calcolo e I/O; la stessa AMC lavora su backplane MicroTCA o su carrier AdvancedTCA.
MCH
MicroTCA Carrier Hub
Il modulo che abilita, controlla e commuta: hub della stella dei fabric e responsabile della gestione IPMI. Fino a due per alta disponibilità; lo shelf manager — di norma nell'MCH — governa fino a 16 carrier con interfaccia IP.
MTCA.2
Rugged ibrido aria/conduzione
Per urti, vibrazioni e termica severa di mezzi aerei, terrestri e navali: moduli a conchiglia con wedge-lock, condivisione termica fra moduli e chassis, procedure di prova definite con l'industria della difesa.
MTCA.4
La variante della fisica · rear I/O
MicroTCA con rear I/O per acquisizione e controllo negli esperimenti: fino a 80 W dissipati per AMC, gestione remota, keying elettronico contro i moduli incompatibili. La scelta della comunità degli acceleratori per la ricerca ad alte prestazioni.
I formati AMC, in tavola
Sei taglie: tre altezze per due larghezze (dimensioni in mm).1 tavole
Le taglie AMC
Dalla tavola della specifica.
| Compact (3HP) | Mid-size (4HP) | Full-size (6HP) | |
|---|---|---|---|
| Singola larghezza | 73,8 × 13,88 × 181,5 | 73,8 × 18,96 × 181,5 | 73,8 × 28,95 × 181,5 |
| Doppia larghezza | 148,8 × 13,88 × 181,5 | 148,8 × 18,96 × 181,5 | 148,8 × 28,95 × 181,5 |
Il catalogo MicroTCA parte da qui
Blade e Moduli MicroTCA (MTCA.0)
Blade e Moduli MicroTCA (MTCA.4)
MicroTCA
Dove lavora MicroTCA
Dal telecom edge alla grande fisica, passando per telemetria e avionica.
Le architetture vicine
Il fratello maggiore, la famiglia PICMG e l'alternativa rugged.
