L'architettura COM Express, spiegata
Lo standard PICMG dei Computer-on-Module: CPU, RAM e chipset su un modulo standard, l'I/O sulla carrier board che disegni tu. Qui trovi i tipi di pinout, i quattro formati e da dove parte il catalogo.
Cos'è un Computer-on-Module: il calcolo diventa componente
Un Computer-on-Module è un modulo con tutto ciò che serve a un computer avviabile — CPU, RAM, chipset — impacchettato come un super-componente: per l'I/O e l'alimentazione serve una carrier board.

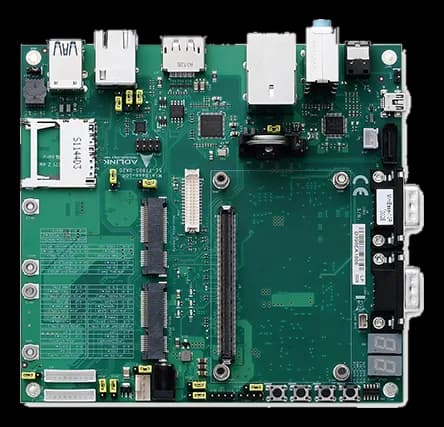

I moduli si installano su schede carrier progettate sull'applicazione, con i connettori utili, gli slot di I/O e gli eventuali controller aggiuntivi. Come i circuiti integrati, i COM lasciano all'OEM piena libertà sui requisiti di forma e funzione, con tempi di sviluppo e costi ridotti: il core di calcolo è standard, scalabile e multivendor, e si aggiorna senza riprogettare il sistema.
COM Express è lo standard aperto dei Computer-on-Module rilasciato dal PICMG nel 2005, pensato per accompagnare la transizione dalle interfacce parallele (PCI, ATA parallela) a quelle seriali (PCI Express, Serial ATA). Definisce i "Type" — configurazioni di pinout su uno o due connettori da 220 pin — e quattro formati di modulo, compatibili all'interno di ogni Type.
Il servizio: sistemi SWaP su base COM Come lavora l'ufficio tecnico
Che cosa dice la specifica
I quattro formati, voce per voce

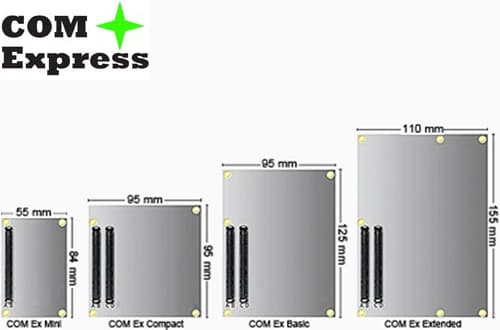

Stessa logica, ingombri diversi: il Type resta compatibile, cambia la superficie disponibile.4 voci
Mini
55 × 84 mm
Il più compatto della famiglia, tipicamente con pinout Type 10 su un solo connettore: per i sistemi portatili e a basso consumo.
Compact
95 × 95 mm
Il quadrato che bilancia ingombro e interfacce: copre gran parte delle applicazioni embedded di fascia media.
Basic
95 × 125 mm
Il formato di riferimento per i Type 6 e Type 7: processori più potenti, più memoria, il grosso del catalogo.
Extended
110 × 155 mm
La superficie massima della specifica, per le configurazioni server-class che precedono il passaggio a COM-HPC.
Tipi e famiglie, in tavola
Il Type dice quali interfacce escono dai connettori; la famiglia COM giusta dipende da potenza e I/O richiesti.2 tavole
I tipi di pinout più usati
Dalla tavola della specifica: interfacce massime per Type.

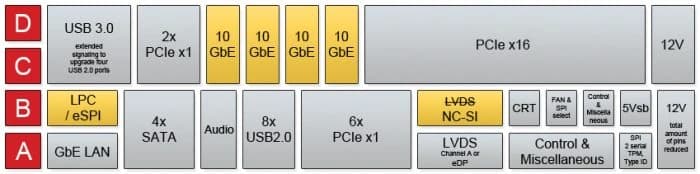

| Type | Connettori | PCI Express | LAN | Display | Note |
|---|---|---|---|---|---|
| Type 2 | A-B C-D | fino a 22 | 1 | VGA · LVDS · PEG/SDVO | PCI 32 bit e IDE: l'eredità parallela |
| Type 6 | A-B C-D | fino a 24 | 1 | LVDS/eDP · PEG · 3× DDI | il mainstream: USB 3.0, 2 COM, CAN opzionale |
| Type 7 | A-B C-D | fino a 24 | 5 | orientato server (headless) | il più recente: edge server, USB 3.0 |
| Type 10 | A-B | fino a 4 | 1 | LVDS/eDP · 1× DDI | il Mini: 2 COM, USB 3.0, CAN opzionale |
Le famiglie COM a confronto
SMARC, Qseven e COM Express si dividono il campo per potenza e I/O.

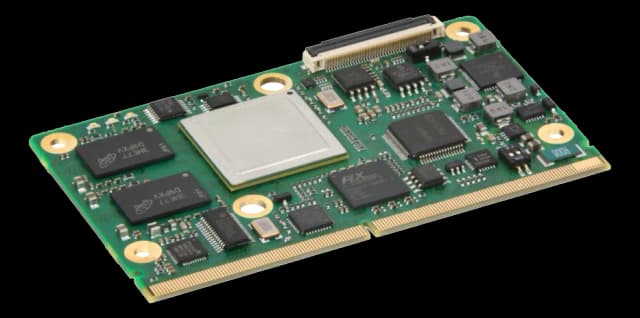

| SMARC | Qseven | COM Express | |
|---|---|---|---|
| Architettura | ARM & SoC | x86 | x86 |
| TDP tipico | 2 W | 12 W | 50 W |
| Connettore | edge 314 pin (MXM3) | edge 230 pin (MXM2) | 1–2 × 220 pin |
| Alimentazione | 1,5–5 V | 5 V | 4–18 V |
| Formati | 82×50 · 82×80 mm | 70×70 · 70×40 mm | da 84×55 a 155×110 mm |
