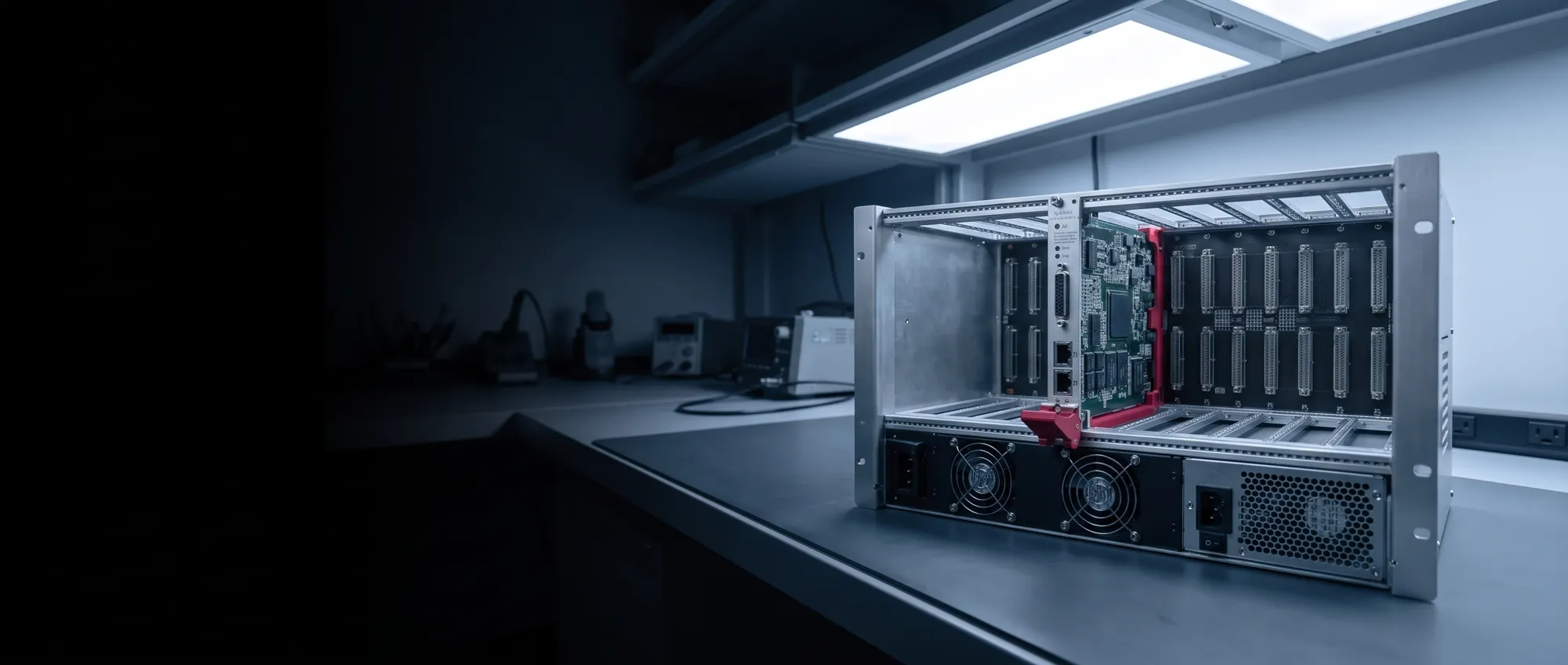

Cos'è PICMG 1.3: la CPU è una scheda, non la madre
PICMG 1.3 — SHB Express — ribalta la logica della motherboard: il processore vive su una System Host Board estraibile, e gli slot di espansione stanno su un backplane passivo con PCI Express e PCI.
I vantaggi sono operativi: un guasto CPU si ripara sostituendo una scheda invece dell'intero sistema, il backplane passivo quasi non si guasta, e la stessa meccanica rack ospita generazioni successive di SHB. Il backplane si sceglie per l'applicazione — quanti slot PCIe, quanti PCI legacy — e le schede di acquisizione o controllo che vivono da decenni trovano ancora il loro posto.
La famiglia viene da lontano: PICMG 1.0 (1994) faceva lo stesso con PCI e ISA, e resta a catalogo per le basi installate che parlano ancora ISA. Su questa architettura sono costruiti i PC industriali rack da 1U a 4U — con le SHB che seguono le generazioni Intel Core — e le workstation di test e collaudo.
Il servizio: server e workstation custom Come lavora l'ufficio tecnico
Che cosa dice la specifica
La famiglia 1.x, voce per voce
Due generazioni di backplane passivo, una logica sola.3 voci
PICMG 1.0
1994 · PCI/ISA
La prima separazione CPU/backplane: slot PCI e ISA su backplane passivo. Resta la strada per le basi installate con schede ISA che nessuna motherboard moderna ospita più.
PICMG 1.3
2005 · SHB Express, PCIe/PCI
Porta il PCI Express nel backplane: la SHB instrada le lane PCIe verso gli slot — tipicamente un x16 e più x4/x1 — accanto ai PCI. Le SHB seguono le piattaforme desktop/server Intel, e il sistema si aggiorna cambiando una scheda.
Il backplane passivo
Il concetto
Niente componenti attivi dove passa tutto il traffico: meno guasti, MTTR in minuti, e la libertà di scegliere il numero di slot per l'applicazione invece di subire quelli della motherboard.
Il catalogo PICMG 1.3 parte da qui

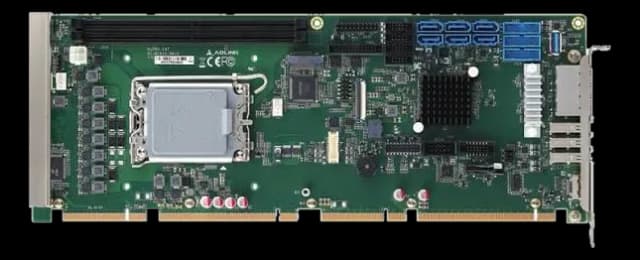

SBC e Backplane PICMG 1.3
Backplane PICMG 1.3

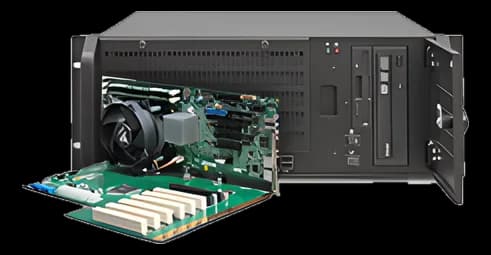

PC Industriali con backplane PICMG1.3 [PCIe/PCI]
Dove lavora PICMG 1.3
Linee di produzione, test e collaudo: dove il fermo macchina costa.
